Stycznik instalacyjny z 3 zestykami zwiernymi i 1 NC, zestyk do AC 230V, 400V 63A | 5TT5851-0 Siemens

Alternatywny kod produktu: 5TT58510

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5851-0 to urządzenie przeznaczone do zdalnego sterowania odbiornikami w instalacjach budynkowych i przemysłowych. Wyposażony w 3 zestyków zwiernych (NO) i 1 zestyk rozwierny (NC) o obciążalności prądowej 63 A przy napięciu 230/400 V AC. Duża liczba styków umożliwia jednoczesne sterowanie kilkoma obwodami oraz realizację funkcji podtrzymania lub sygnalizacji.

• Prąd znamionowy 63 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. grzałkach, silnikach czy oświetleniu, bez ryzyka przegrzania styków.
• 3 styki zwierne (NO) + 1 styk rozwierny (NC): umożliwiają elastyczne konfiguracje sterowania – załączanie/wyłączanie kilku odbiorników oraz realizację sprzężenia zwrotnego lub sygnalizacji stanu.
• Napięcie zestyku AC 230/400 V: pozwala na stosowanie zarówno w obwodach jednofazowych (230 V), jak i trójfazowych (400 V) bez konieczności stosowania dodatkowych przekaźników pośredniczących.

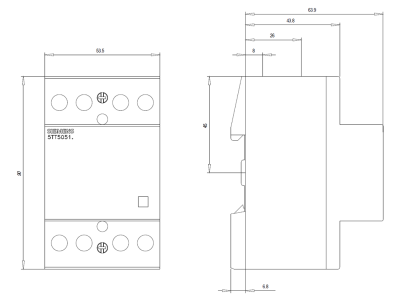

• Konstrukcja przystosowana do montażu na szynie TH35 (DIN): zapewnia szybki i uporządkowany montaż w rozdzielnicach modułowych.
• Producent Siemens: gwarancja wysokiej jakości materiałów oraz zgodności z rygorystycznymi standardami bezpieczeństwa i niezawodności.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5851-0 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Wyrób został zaprojektowany i wyprodukowany zgodnie z wytycznymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury rozdzielczej niskiego napięcia.

Zastosowanie

Stycznik instalacyjny znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej, gdzie wymagane jest zdalne załączanie lub wyłączanie odbiorników. Dzięki dużej liczbie zestyków sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Załączanie i wyłączanie silników wentylatorów, pomp, kompresorów oraz innych urządzeń o umiarkowanym prądzie rozruchowym.
• Przełączanie obwodów grzewczych (grzałki, ogrzewanie podłogowe) w systemach zarządzania energią.
• W układach sterowania PLC – jako element wykonawczy impulsów sterujących z przekaźników lub sterowników programowalnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową 63 A oraz obowiązującymi przepisami (norma PN-HD 60364). Siłę dokręcania zacisków stosować według zaleceń producenta podanych w dokumentacji technicznej. Po zainstalowaniu zaleca się sprawdzenie poprawności działania wszystkich zestyków.

FAQ

• Czy stycznik posiada podświetlenie (LED)? Nie, stycznik Siemens 5TT5851-0 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu załączenia można zastosować zewnętrzne lampki sygnalizacyjne lub podłączyć sygnalizację do styku pomocniczego.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie określa stopnia ochrony w dostarczonych danych. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się ochroną IP20 – zapewnia ochronę przed dotknięciem części niebezpiecznych, ale nie jest odporna na zalanie czy zapylenie.
• Jaki tryb pracy mają styki – do prądu stałego czy przemiennego? W danych producenta podano, że zestyk przeznaczony jest do prądu przemiennego (AC) o napięciu 230/400 V. Nie należy stosować go do obwodów prądu stałego bez uprzedniej weryfikacji parametrów katalogowych producenta.
