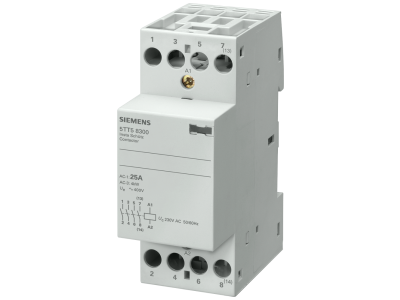

Stycznik instalacyjny z 3 zestykami zwiernymi i 1 NC, zestyk do AC 230V, 400V 25A | 5TT5831-1 Siemens

Alternatywny kod produktu: 5TT58311

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens o symbolu 5TT5831-1 wyposażony w trzy zestyki zwierne (3NO) i jeden zestyk rozwierny (1NC) został zaprojektowany do niezawodnego przełączania obwodów prądu przemiennego o napięciu 230 V i 400 V oraz prądzie znamionowym 25 A. Urządzenie należy do gamy komponentów SENTRON i umożliwia realizację różnorodnych funkcji łączeniowych w budownictwie mieszkaniowym, użytkowym oraz w lekkim przemyśle. Dzięki wytrzymałym stykom oraz kompaktowej konstrukcji montażowej stycznik zapewnia długotrwałą i bezpieczną eksploatację w rozdzielnicach.

• Zestyk zwierny 3NO i zestyk rozwierny 1NC: Umożliwiają zarówno załączanie, jak i rozłączanie odbiorników, a także realizację funkcji sygnalizacji lub blokad w jednym urządzeniu.
• Prąd znamionowy 25 A (AC-1): Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. ogrzewania, wentylacji czy klimatyzacji, bez ryzyka przegrzania styków.
• Napięcie pracy AC 230 V / 400 V: Pozwala zastosować stycznik zarówno w instalacjach jednofazowych, jak i trójfazowych, co zwiększa uniwersalność urządzenia.
• Przeznaczony do montażu na szynie TH35 (DIN): Ułatwia szybką i uporządkowaną instalację w rozdzielnicach modułowych.
• Wyposażenie w komfortową technikę przyłączeniową: Zaciski śrubowe zapewniają pewne połączenie przewodów, a ochrona przed dotykiem zwiększa bezpieczeństwo podczas montażu.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5831-1 spełnia wymagania aktualnych norm europejskich oraz posiada oznaczenie CE, co potwierdza jego zgodność z dyrektywami unijnymi. Urządzenie zaprojektowano zgodnie z zasadami bezpieczeństwa obowiązującymi dla aparatury rozdzielczej w budynkach mieszkalnych, użyteczności publicznej i przemyśle lekkim.

Zastosowanie

Stycznik znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów elektrycznych. Może być sterowany za pomocą przycisków, przełączników, termostatów, czujników czy układów automatyki.

• Sterowanie odbiornikami dużej mocy, takimi jak piece akumulacyjne, grzałki, silniki wentylatorów czy pompy.
• Realizacja impulsów sterujących dla styczników o większej mocy, przekaźników lub wejść sterowników PLC.
• Funkcje sygnalizacji stanu (zestykiem NC) w automatyce budynkowej, np. informowanie o zadziałaniu zabezpieczeń.
• Budowa układów załączania sekcyjnego (np. ogrzewanie podłogowe) oraz prostych szaf sterowniczych.

Wskazówki Montażowe

Montaż i wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz zalecany przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby uniknąć przegrzania i zapewnić trwałe połączenie.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik Siemens 5TT5831-1 nie posiada podświetlenia. Do sygnalizacji stanu można zastosować oddzielne lampki lub wykorzystać zestyk rozwierny (NC) do przekazania informacji.
• Jaki jest stopień ochrony stycznika? Dla aparatury modułowej przeznaczonej do montażu w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Dotyczy to również opisywanego stycznika – nie jest on przystosowany do pracy w warunkach wilgoci lub zapylenia bez dodatkowej obudowy.
• Jakie jest przeznaczenie zestyku rozwiernego (NC)? Zestyk rozwierny może być wykorzystany jako pomocniczy, np. do sygnalizacji zadziałania stycznika, realizacji blokad, lub jako wyjście alarmowe w automatyce.
