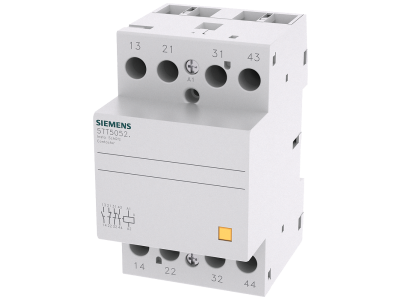

Stycznik instalacyjny z 2 zestykami zwiernymi i 2 zestykami rozwiernymi, zestyk do AC 230V, 400V 63A | 5TT5852-2 Siemens

Alternatywny kod produktu: 5TT58522

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5852-2 to komponent z rodziny SENTRON, zaprojektowany do sterowania odbiornikami w instalacjach mieszkaniowych, użytkowych i przemysłowych. Urządzenie wyposażono w 2 zestyki zwierne (NO) oraz 2 zestyki rozwienne (NC), przystosowane do napięcia przemiennego AC 230 V / 400 V i prądu do 63 A. Taka konfiguracja pozwala na bezpieczne przełączanie obwodów o znacznym obciążeniu przy jednoczesnym zapewnieniu rozdzielenia torów sterowania i sygnalizacji.

• 2 zestyki zwierne + 2 zestyki rozwienne: Umożliwiają jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów oraz realizację funkcji sygnalizacji stanu – idealne do sterowania silnikami, grzałkami czy oświetleniem.
• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o dużym poborze mocy bez ryzyka przegrzania styków, nawet przy ciągłym obciążeniu.
• Napięcie pracy AC 230 V / 400 V: Zapewnia uniwersalność – stycznik może być stosowany zarówno w instalacjach jednofazowych (230 V), jak i trójfazowych (400 V) bez dodatkowych modyfikacji.
• Konstrukcja przystosowana do montażu na szynie TH35 (DIN): Ułatwia szybki i powtarzalny montaż w rozdzielnicach modułowych, oszczędzając czas instalatora.
• Ochrona przed dotykiem zgodnie z wymogami bezpieczeństwa: Zaciski osłonięte, co minimalizuje ryzyko porażenia podczas prac instalacyjnych i eksploatacji.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5852-2 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Spełnia wymagania norm dotyczących aparatury rozdzielczej niskiego napięcia, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki dużej obciążalności i elastycznej konfiguracji styków, stycznik 5TT5852-2 znajduje zastosowanie w wielu scenariuszach automatyki i sterowania:

• Sterowanie odbiornikami dużej mocy, takimi jak silniki, pompy, wentylatory, grzałki elektryczne – zarówno w budynkach mieszkalnych, jak i w obiektach przemysłowych.
• Impulsowe przełączanie obwodów z wykorzystaniem styczników nadrzędnych, przekaźników lub sterowników PLC – idealne w systemach automatyki budynkowej (BMS).
• Sygnalizacja stanu pracy urządzeń – zestyk rozworny umożliwia podanie sygnału zwrotnego do układu sterowania lub wyświetlenie informacji na panelu operatorskim.
• Realizacja funkcji rozdzielczych i przełączających w szafach sterowniczych, rozdzielnicach piętrowych oraz w instalacjach tymczasowych (place budowy, hale).

Wskazówki Montażowe

Montaż stycznika Siemens 5TT5852-2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu (63 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji technicznej producenta. Po zakończeniu montażu sprawdź poprawność połączeń i działanie zabezpieczeń.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik instalacyjny 5TT5852-2 nie jest wyposażony w podświetlenie. Stan pracy można sygnalizować za pomocą zewnętrznych lampek lub poprzez odczyt zestyku rozwornego.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia ochrony w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicach wewnątrz budynków posiada IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować odpowiednią obudowę.
• Do jakiego rodzaju obciążeń jest przeznaczony stycznik? Stycznik jest przystosowany do obciążeń przemiennych (AC) o napięciu 230 V lub 400 V i prądzie do 63 A. Może sterować obwodami rezystancyjnymi (grzałki), indukcyjnymi (silniki) oraz mieszanymi. Przed zastosowaniem do konkretnego odbiornika sprawdź parametry znamionowe w dokumentacji.
