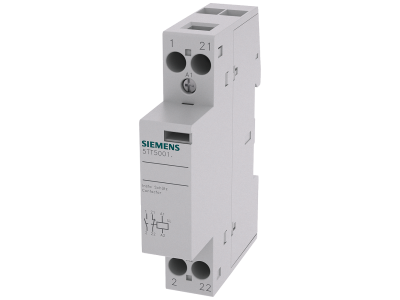

Stycznik instalacyjny z 1 zestykiem zwiernym i 1 zestykiem rozwiernym, zestyk do AC 230V, 400V 20A | 5TT5801-2 Siemens

Alternatywny kod produktu: 5TT58012

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens o symbolu 5TT5801-2 wyposażony jest w jeden zestyk zwierny (NO) i jeden zestyk rozwierny (NC), co umożliwia zarówno załączanie odbiorników, jak i sygnalizację stanu pracy. Prąd znamionowy 20A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, a napięcie 230/400V AC gwarantuje kompatybilność z typowymi instalacjami jedno- i trójfazowymi.

• 1 zestyk zwierny + 1 zestyk rozwierny: Umożliwia sterowanie odbiornikami (NO) oraz realizację sygnalizacji lub blokad (NC) – elastyczność w projektowaniu układów sterowania.
• Prąd znamionowy 20 A: Bezpieczna i niezawodna praca nawet przy obciążeniach takich jak grupy oświetleniowe, małe silniki czy transformatory, bez ryzyka nadmiernego nagrzewania się styków.
• Napięcie AC 230V / 400V: Uniwersalność zastosowania zarówno w instalacjach jednofazowych (230V), jak i trójfazowych (400V) – jeden stycznik do różnorodnych obwodów.
• Bezpieczeństwo użytkowania: Aparatura Siemens wyposażona jest w ochronę przed dotykiem części czynnych, co podnosi poziom bezpieczeństwa podczas montażu i eksploatacji.
• Kompatybilność z wyposażeniem dodatkowym: Możliwość rozszerzenia funkcji o akcesoria takie jak bloki pomocnicze (jeśli przewidziane przez producenta) – gotowy na rozbudowę systemu.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5801-2 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Producent nie podał szczegółowych numerów norm, jednak urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z powszechnie obowiązującymi standardami DIN i przepisami dotyczącymi wyrobów elektrotechnicznych.

Zastosowanie

Stycznik instalacyjny 1NO+1NC znajduje zastosowanie w automatyce budynkowej, sterowaniu oświetleniem i odbiornikami w instalacjach mieszkaniowych, biurowych oraz przemysłowych. Dzięki uniwersalnym parametrom może być wykorzystywany w wielu scenariuszach:

• Sterowanie oświetleniem w strefach biurowych – załączanie/wyłączanie grup opraw przy użyciu łącznika zwiernego.
• Sygnalizacja stanu pracy urządzeń (np. informacja o załączeniu stycznika za pomocą styku rozwiernego w układzie kontroli).
• Załączanie małych silników jednofazowych i trójfazowych (wentylatory, pompy) o mocy nieprzekraczającej obciążalności 20A.
• Realizacja funkcji opóźnienia lub kaskadowego sterowania w prostych układach automatyki.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic – podczas instalacji należy przestrzegać maksymalnego momentu dokręcania śrub zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów odpowiednio do prądu znamionowego 20 A (zalecane nie mniej niż 2,5 mm² dla Cu). Stosować szynę TH35 (DIN) – standardowe rozwiązanie w rozdzielnicach modułowych.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W modelu 5TT5801-2 nie przewidziano podświetlenia. Stan pracy można określić na podstawie położenia dźwigni lub za pomocą zewnętrznej sygnalizacji podłączonej do styku rozwiernego.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury instalacyjnej montowanej w suchych rozdzielnicach zakłada się ochronę IP20 (ochrona przed dotykiem palcem).
• Jakie napięcie cewki (sterowania) jest wymagane? W danych produktu nie określono napięcia cewki. Należy sprawdzić oznaczenia na obudowie urządzenia lub w dokumentacji technicznej dostarczonej przez firmę Siemens.
