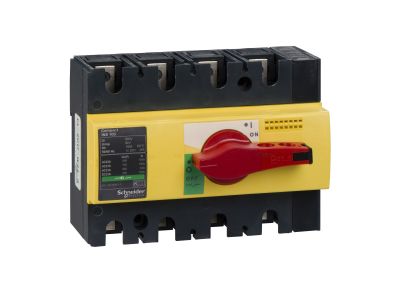

INS100 4P y/r | 28925 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy INS100 4P (symbol 28925) to urządzenie przeznaczone do zdalnego sterowania odbiornikami w instalacjach niskiego napięcia. Cztery bieguny (4P) pozwalają na przełączanie trzech faz oraz przewodu neutralnego, co jest szczególnie przydatne w obwodach trójfazowych. Kompaktowa konstrukcja umożliwia montaż na szynie TH35.

• 4 bieguny (4P): Umożliwiają niezależne przełączanie trzech faz i neutralnego – zapewnia pełną kontrolę nad obwodami trójfazowymi.
• Konstrukcja modułowa: Montaż na szynie TH35 – łatwa instalacja w rozdzielnicach i szafach sterowniczych.
• Sterowanie impulsowe (wyzwalanie cewki): Przeznaczony do sterowania za pomocą napięcia sterującego (szczegóły w karcie katalogowej) – umożliwia integrację z systemami automatyki.
• Trwałość mechaniczna: Wysoka liczba łączeń (zgodnie z normami) – niezawodna praca w częstych cyklach przełączania.

Uwaga: Dokładne parametry prądowe i napięciowe znajdują się w dokumentacji technicznej producenta. Przed montażem należy zapoznać się z kartą katalogową.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Jako element aparatury modułowej spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla urządzeń instalowanych w rozdzielnicach.

Zastosowanie

Stycznik INS100 4P znajduje zastosowanie w różnych układach sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie silnikami i innymi odbiornikami trójfazowymi w instalacjach przemysłowych.
• Przełączanie obwodów oświetlenia, ogrzewania i wentylacji w budynkach komercyjnych.
• W systemach automatyki budynkowej (BMS) jako element wykonawczy sterowany z PLC lub przekaźników.
• Rozdzielnice główne i podrozdzielnice – kontrola obwodów zasilania.

Wskazówki Montażowe

Montaż i podłączenie urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest odłączony od napięcia. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową stycznika (wartość z karty katalogowej). Zaciski należy dokręcić momentem podanym w dokumentacji producenta. Po zakończeniu montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy stycznik posiada podświetlenie? Nie dotyczy – styczniki standardowo nie są wyposażone w podświetlenie. W razie potrzeby można zastosować moduły sygnalizacyjne.
• Jaki jest stopień ochrony (IP)? Jako aparatura modułowa montowana w rozdzielnicy, stycznik ma zazwyczaj stopień ochrony IP20. W przypadku montażu na zewnątrz wymagana jest dodatkowa obudowa o odpowiednim IP.
• Czy mogę sterować stycznikiem za pomocą sygnału 24V DC? Napięcie cewki zależy od wersji (w oznaczeniu y/r). Brak szczegółowych informacji w dostarczonych danych – sprawdź konkretną wersję w karcie katalogowej.
