Iglica kominowa L-1500, 70.15 CU | 97001503 Elko-Bis

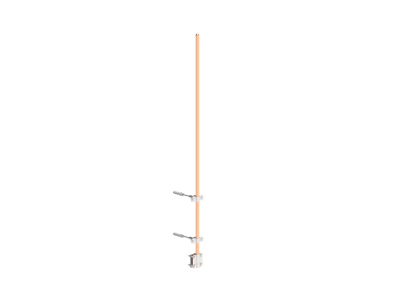

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Elko-Bis
Kod
1020922
EAN
5907676738198
Kod Producenta
97001503
Iglica kominowa L-1500, 70.15 CU

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 70.15 CU

Opis i Kluczowe Cechy

Iglica kominowa oznaczona symbolem 97001503 (model L-1500, typ 70.15 CU) to niezbędny element systemu ochrony odgromowej, przeznaczony do zabezpieczania kominów oraz innych wypustów dachowych przed wyładowaniami atmosferycznymi. Wykonana z miedzi (CU) o długości 1500 mm, zapewnia trwałość i niezawodność w trudnych warunkach atmosferycznych. Konstrukcja iglicy ułatwia szybki i pewny montaż na obiektach budowlanych.

  • Materiał miedziany (CU): odporność na korozję i doskonałe przewodnictwo prądu piorunowego – gwarancja wieloletniej skuteczności ochrony odgromowej.
  • Długość L-1500 (1500 mm): odpowiednia wysokość występu nad kominem umożliwia przechwycenie wyładowania zanim trafi w chroniony element, zgodnie z wymaganiami dla stref ochronnych.
  • Przekrój dostosowany do norm (oznaczenie 70.15): zapewnia wymaganą przewodność i wytrzymałość mechaniczną przy przepływie prądu piorunowego.
  • Łatwy montaż: iglica wyposażona w zaczepy/przelotowe otwory umożliwia solidne przymocowanie do podstawy komina lub uchwytu dachowego – skraca czas instalacji.

Zgodność z Normami

Iglica kominowa L-1500 produkowana jest zgodnie z obowiązującymi europejskimi normami dotyczącymi ochrony odgromowej obiektów budowlanych. Posiada certyfikat CE i spełnia wymagania stawiane elementom zewnętrznej instalacji odgromowej (w tym w zakresie materiałów oraz podstawowych parametrów elektrycznych).

Zastosowanie

Iglica przeznaczona jest do stosowania w instalacjach ochrony odgromowej budynków mieszkalnych, użyteczności publicznej oraz przemysłowych. Sprawdza się w różnych konfiguracjach dachowych.

  • Ochrona kominów murowanych, ceramicznych i metalowych przed bezpośrednim uderzeniem pioruna.
  • Zabezpieczenie elementów wystających z dachu (np. anten, masztów, wentylacji), które wymagają dodatkowej ochrony odgromowej.
  • Montaż na płaskich i skośnych połaciach dachowych przy użyciu odpowiednich wsporników.
  • Integracja z istniejącą instalacją odgromową budynku – łączenie z przewodami odprowadzającymi i uziomem.

Wskazówki Montażowe

Montaż iglicy kominowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (minimum E) lub przez certyfikowanego instalatora ochrony odgromowej. Przed rozpoczęciem prac bezwzględnie należy odłączyć wszelkie źródła napięcia w rejonie dachu oraz upewnić się, że instalacja odgromowa budynku jest odłączona od sieci (jeśli dotyczy). Iglicę mocuje się do odpowiedniego uchwytu (np. ocynkowanego wspornika) za pomocą śrub z gwintem M8–M10, dokręcając momentem zgodnie z dokumentacją producenta (typowe wartości: 15–20 Nm). Przewód odprowadzający należy połączyć z iglicą za pomocą złącza krzyżowego lub śrubowego, a przekrój przewodu powinien być dobrany do prądu piorunowego (min. 16 mm² Cu). Po zakończeniu montażu sprawdzić ciągłość galwaniczną całego toru.

FAQ

  • Czy iglica jest wykonana w całości z miedzi? Tak, model 70.15 CU został wykonany z miedzi (Cu) – materiału zapewniającego wysoką przewodność i odporność na czynniki atmosferyczne.
  • Jaka jest długość iglicy i czy można ją przyciąć? Standardowa długość wynosi 1500 mm (L-1500). Nie zaleca się skracania iglicy, aby nie zmniejszać jej skuteczności ochronnej – montaż powinien odbywać się zgodnie z projektem ochrony odgromowej.
  • Czy iglica nadaje się do montażu na dachu z blachy trapezowej? Tak, iglicę można zamontować na dowolnym pokryciu dachowym, pod warunkiem zastosowania odpowiednich wsporników i zestawów montażowych (np. uchwytów na kalenicę lub wsporników kominowych).

  • Producent Elko-Bis
Zwód odgromowy pionowy / iglica do ochrony odgromowej
  • Długość 1500 mm
  • Średnica 16 - 16 mm
  • Model Iglica
  • Materiał Miedź
  • Zabezpieczenie powierzchni Stan surowy
  • Rodzaj połączenia Przewód okrągły
  • Izolacja wysokonapięciowa Nie

Podmiot odpowiedzialny

Pokaż/Ukryj

Adres:
ELKO-BIS Systemy Odgromowe Sp. z o.o.
Swojczycka 38e
51-501 Wrocław
Polska

Dane kontaktowe:
elkobis@elkobis.com.pl
+48 71 330 69 20

Do pobrania

Karty katalogowe
