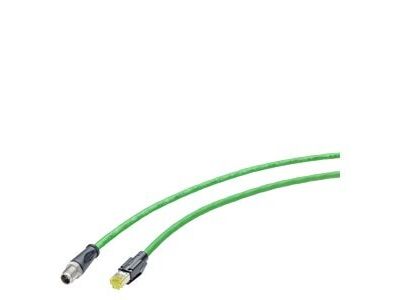

IE TP Cord M12-180/RJ45-180 (4x2, 1 m) | 6XV1878-5TH10 Siemens

Opis i Kluczowe Cechy

Kabel połączeniowy IE TP Cord M12-180/RJ45-180 to gotowe rozwiązanie do szybkiego i niezawodnego połączenia urządzeń przemysłowych z sieciami ethernetowymi. Wyposażony w wtyk M12 X-coded (4X2) z kątowym wyjściem kabla 180° oraz złącze RJ45, zapewnia stabilną transmisję danych w warunkach przemysłowych. Elastyczna konstrukcja kabla ułatwia montaż w ciasnych przestrzeniach i chroni przed uszkodzeniami mechanicznymi.

• Gotowy przewód połączeniowy: Preinstalowany wtyk M12 X-coded i złącze RJ45 eliminują potrzebę ręcznego montażu, oszczędzając czas i minimalizując ryzyko błędów okablowania.
• Wtyk M12 X-coded (4X2): Odpowiedni do zastosowań przemysłowych z wysokimi wymaganiami dotyczącymi ochrony przed zakłóceniami elektromagnetycznymi (EMC) i wibracjami.
• 180° kątowe wyjście kabla: Ułatwia prowadzenie przewodu w trudno dostępnych miejscach, redukując naprężenia mechaniczne w okolicy styku.
• Długość 1 m: Optymalna do połączeń między urządzeniami w szafach sterowniczych, maszynach przemysłowych lub punktach dystrybucyjnych.
• Konstrukcja 4x2 żyły: Przeznaczona do transmisji danych w standardzie Fast Ethernet (100 Mbit/s) i zasilania PoE (Power over Ethernet) w jednym kablu.

Zgodność z Normami

Kabel spełnia wymogi norm przemysłowych dotyczących okablowania strukturalnego, w tym IEC 61076-2-109 (M12) i ISO/IEC 11801. Posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC).

Zastosowanie

IE TP Cord M12-180/RJ45-180 przeznaczony jest do stosowania w środowiskach przemysłowych, gdzie wymagana jest niezawodna transmisja danych i zasilania w sieciach ethernetowych.

• Łączenie urządzeń automatyki przemysłowej (PLC, czujniki, aktuatory) z sieciami ethernetowymi w szafach sterowniczych.
• Podłączanie kamer przemysłowych, skanerów kodów oraz innych urządzeń IoT w halach produkcyjnych.
• Stosowanie w maszynach CNC i robotach przemysłowych jako część systemu sterowania.
• Budowa sieci przemysłowych Ethernet/IP, PROFINET lub Modbus TCP w instalacjach fabrycznych.

Wskazówki Montażowe

Montaż kabla powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem należy upewnić się, że napięcie w instalacji jest wyłączone. Kabel prowadzić z zachowaniem minimalnego promienia gięcia (min. 5-krotność średnicy zewnętrznej kabla) w celu uniknięcia uszkodzeń wewnętrznych. Należy unikać nadmiernego naprężania wtyków – szczególnie w okolicy styku M12. Po montażu należy sprawdzić poprawność połączenia sygnałowego i zasilającego (jeśli dotyczy) przy użyciu testerów okablowania.

FAQ

• Czy kabel można stosować w warunkach zewnętrznych? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie wyłącznie w suchych, wewnętrznych pomieszczeniach przemysłowych lub pod osłoną chroniącą przed wilgocią i promieniowaniem UV.
• Jaka jest maksymalna prędkość transmisji danych? Kabel 4x2 żyły (8 przewodów) jest przeznaczony do transmisji w standardzie Fast Ethernet (100 Mbit/s) i zasilania PoE (do 30W w standardzie 802.3af).
• Jakie urządzenia można podłączyć przy użyciu tego kabla? Kabel przeznaczony jest do połączeń między urządzeniami przemysłowymi wyposażonymi w porty M12 X-coded (np. czujniki, aktuatory) oraz standardowe gniazda RJ45 (np. switche przemysłowe, kamery IP).
