IE TP Cord M12-180/RJ45-180 (4x2, 1,5 m) | 6XV1878-5TH15 Siemens

Opis i Kluczowe Cechy

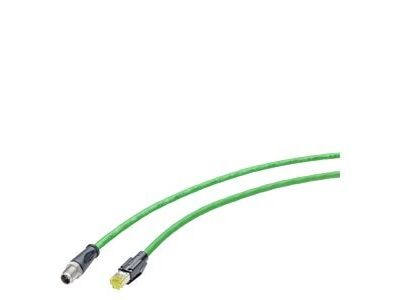

Kabel przemysłowy IE TP Cord M12-180/RJ45-180 to gotowe, preinstalowane połączenie przeznaczone do elastycznych zastosowań w automatyce przemysłowej. Wyposażony w wtyk M12 (4X2, X-coded) z 180-stopniowym wylotem kabla i wtyk RJ45, zapewnia szybkie i niezawodne połączenie sieciowe. Długość 1,5 m ułatwia montaż w maszynach i urządzeniach o ograniczonej przestrzeni.

• Preinstalowany kabel 4x2: Ośmioprzewodowa konstrukcja (4 pary) z 180-stopniowym wylotem w obu wtykach – eliminuje naprężenia kabla przy ruchomych aplikacjach.
• Wtyk M12 (4X2, X-coded): Wysoka odporność na zakłócenia elektromagnetyczne, dedykowany do aplikacji przemysłowych wymagających niezawodnej transmisji sygnału.
• Wtyk RJ45: Standardowy interfejs sieciowy do podłączenia do switchy, sterowników PLC lub paneli HMI.
• Długość 1,5 m: Optymalna odległość do lokalnych połączeń w szafach sterowniczych, maszynach lub stanowiskach produkcyjnych.
• Elastyczna konstrukcja: Przeznaczony do aplikacji z częstymi ruchami lub wibracjami, odporny na zginanie i ścieranie.

Zgodność z Normami

Kabel spełnia wymagania norm przemysłowych dotyczących kabli sieciowych, w tym normy IEC 61076-2-109 (wtyk M12) oraz TIA/EIA-568 (wtyk RJ45). Posiada oznaczenie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

IE TP Cord M12-180/RJ45-180 znajduje zastosowanie w przemysłowych sieciach Ethernet, systemach automatyki oraz aplikacjach wymagających niezawodnego połączenia między urządzeniami sieciowymi.

• Podłączenie sterowników PLC do sieci Ethernet w szafach sterowniczych.
• Okablowanie maszyn przemysłowych (np. roboty, przenośniki) z zachowaniem elastyczności i odporności na wibracje.
• Szybkie okablowanie w stanowiskach produkcyjnych lub linii montażowych.
• Połączenia sieciowe w aplikacjach z ruchomymi elementami, gdzie standardowe kable nie zapewniają wystarczającej trwałości.

Wskazówki Montażowe

Montaż kabla powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z uwzględnieniem zaleceń producenta dotyczących promienia gięcia i obciążenia mechanicznego. Unikać nadmiernego zginania kabla w pobliżu wtyków – minimalny promień gięcia wynosi 4x średnica zewnętrzna kabla. Wtyki M12 i RJ45 należy dokręcać zgodnie z zalecanym momentem obrotowym, aby zapewnić szczelność i trwałość połączenia. Przed podłączeniem sprawdzić stan izolacji i poprawność ułożenia przewodów.

FAQ

• Czy kabel nadaje się do zastosowań zewnętrznych? Kabel nie posiada określonego stopnia ochrony IP w danych produktu. Przeznaczony jest do suchych i suchych wnętrz przemysłowych. Do zastosowań zewnętrznych lub w trudnych warunkach atmosferycznych zalecane są specjalistyczne kable z odpowiednim uszczelnieniem.
• Jaki jest maksymalny prąd obciążenia kabla? Dane produktu nie zawierają informacji o maksymalnym prądzie. Kabel 4x2 (8 przewodów) jest typowo stosowany do transmisji sygnałów Ethernet (zasilanie PoE i dane), a nie do przesyłu energii elektrycznej.
• Czy wtyk M12 jest wodoodporny? Wtyk M12 (4X2, X-coded) nie posiada określonego stopnia ochrony IP w danych produktu. Zapewnia jednak odpowiednią szczelność mechaniczną i ochronę przed zakłóceniami, lecz nie jest przeznaczony do bezpośredniego kontaktu z wodą lub cieczami.
