IE-PNC-5-M12D-S-2-P-2-22-FD-M12D-S | 2171050 Lapp Kabel

Opis i Kluczowe Cechy

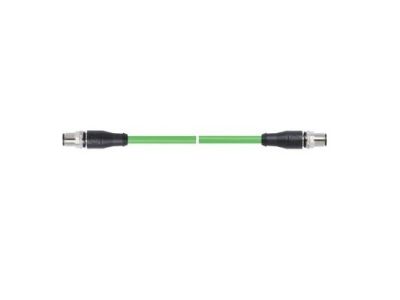

Konfekcjonowany kabel Ethernet IE-PNC-5-M12D-S-2-P-2-22-FD-M12D-S (symbol 2171050) o długości 2 metrów przeznaczony jest do zastosowań w przemysłowych sieciach Ethernet, w tym PROFINET i EtherNet/IP. Wykonany w standardzie Cat.5e z podwójnym ekranowaniem SF/UTP, zapewnia wysoką odporność na zakłócenia elektromagnetyczne i stabilną transmisję danych do 100 Mbit/s. Zastosowanie złącz M12 w kodowaniu D (kątowe i proste) oraz płaszcza zewnętrznego z poliuretanu (PUR) gwarantuje wytrzymałość mechaniczną, odporność na oleje, chemikalia i wilgoć.

• Długość 2 m: Optymalny dobór dla krótkich połączeń w szafach sterowniczych, maszynach przemysłowych i instalacjach przemysłowych Ethernet.
• Standard Cat.5e: Zapewnia transmisję danych do 100 Mbit/s, kompatybilny z protokołami PROFINET i EtherNet/IP.
• Podwójne ekranowanie SF/UTP: Wysoka odporność na zakłócenia elektromagnetyczne dzięki folii aluminiowej i oplotowi miedzianemu – kluczowe w środowiskach przemysłowych.
• Złącza M12 D (kątowe i proste 180°): Kątowy kształt oszczędza przestrzeń montażową, a proste ułatwiają podłączenie w ciasnych miejscach.
• Płaszcz z poliuretanu (PUR): Odporny na oleje, smary mineralne i chemikalia, co wydłuża żywotność kabla w trudnych warunkach przemysłowych.

Zgodność z Normami

Kabel spełnia wymagania norm przemysłowych dla okablowania Ethernet w aplikacjach przemysłowych (np. PROFINET Typ C). Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Konfekcjonowany kabel Ethernet IE-PNC-5-M12D-S-2-P-2-22-FD-M12D-S dedykowany jest do instalacji przemysłowych wymagających niezawodnej transmisji danych w środowiskach narażonych na zakłócenia i trudne warunki pracy.

• Połączenia w przemysłowych sieciach PROFINET i EtherNet/IP – szybki transfer danych do sterowników PLC.
• Instalacje w maszynach i urządzeniach przemysłowych – odporność na wibracje i wstrząsy dzięki zintegrowanemu zabezpieczeniu antywibracyjnemu.
• Szafy sterownicze i rozdzielnice – kompaktowe złącza M12 oszczędzają miejsce i ułatwiają okablowanie.
• Środowiska przemysłowe narażone na kontakt z olejami, smarami i chemikaliami – płaszcz PUR gwarantuje długotrwałą ochronę.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z uwzględnieniem odpowiedniego promienia gięcia i unikania naprężeń mechanicznych. Złącza M12 należy dokręcać z odpowiednim momentem, aby zapewnić szczelność i odporność na wibracje. Kabel należy prowadzić z dala od źródeł ciepła i ostrych krawędzi. Przed podłączeniem sprawdzić kompatybilność kodowania złącz (D) z gniazdem odbiorczym.

FAQ

• Czy kabel nadaje się do zastosowań zewnętrznych? Kabel jest przeznaczony do stosowania w pomieszczeniach suchych i wilgotnych, jednak nie posiada deklarowanego stopnia ochrony IP. W przypadku narażenia na bezpośrednie działanie czynników atmosferycznych zaleca się stosowanie dodatkowej osłony.
• Jaka jest maksymalna długość kabla dla prędkości 100 Mbit/s? Standard Cat.5e w warunkach przemysłowych pozwala na transmisję 100 Mbit/s przy długościach do 100 m. Dla niniejszego kabla (2 m) nie ma ograniczeń prędkości.
• Czy złącza M12 są odporne na wibracje? Tak – zintegrowane zabezpieczenie antywibracyjne oraz kodowanie D wraz z odpowiednim momentem dokręcania gwarantują stabilność połączenia nawet w warunkach silnych wibracji.
