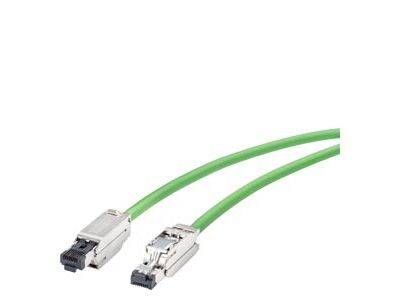

IE Connecting Cable RJ45, 2x2, 2 m | 6XV1871-5BH20 Siemens

Alternatywny kod produktu: 6XV18715BH20

Opis i Kluczowe Cechy

Kabel IE Connecting Cable RJ45 o symbolu 6XV1871-5BH20 firmy Siemens (SIMATIC NET) to fabrycznie zakończony przewód łączący o długości 2 metrów, wyposażony w dwa wtyki RJ45 180°. Przeznaczony do pracy w sieciach Industrial Ethernet z szybkością transmisji 10/100 Mbps, zapewnia niezawodne połączenie w trudnych warunkach przemysłowych. Dzięki podwójnemu ekranowaniu i zintegrowanemu uziemieniu gwarantuje odporność na zakłócenia elektromagnetyczne.

• Długość 2 m, pre-assembled: gotowy do użycia kabel oszczędza czas montażu i eliminuje ryzyko błędów podczas zaciskania wtyków w terenie.
• Podwójne ekranowanie (double-shielded): skutecznie tłumi zakłócenia elektromagnetyczne, co zapewnia stabilną transmisję danych w środowisku maszyn i szaf sterowniczych.
• Kategoria Cat5e (ponadnormatywnie): spełnia wymagania kategorii 5e według norm ISO/IEC 11801 i EN 50173, umożliwiając bezbłędną komunikację przy 100 Mb/s.
• Zastosowanie w kablach giętkich (trailing cable): silikonowy brak w izolacji (silicone-free) oraz konstrukcja przystosowana do ciągłego ruchu (np. w prowadnicach kablowych) – idealne do części maszyn podlegających przemieszczaniu.
• Stopień ochrony IP20/30 na złączach: wtyki RJ45 zapewniają ochronę przed dotknięciem i wnikaniem ciał stałych o średnicy powyżej 2,5 mm, co zwiększa bezpieczeństwo w suchych pomieszczeniach przemysłowych.

Zgodność z Normami

Kabel spełnia wymagania międzynarodowych norm okablowania strukturalnego ISO/IEC 11801 oraz EN 50173 dla kategorii 5e, co potwierdza jego jakość transmisyjną i kompatybilność z sieciami Ethernet. Posiada oznaczenie CE i jest przeznaczony do stosowania w systemach SIMATIC NET.

Zastosowanie

Kabel IE Connecting Cable RJ45 został zaprojektowany z myślą o niezawodnej komunikacji w sieciach przemysłowych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne połączenie urządzeń automatyki i sterowania.

• Łączenie sterowników PLC, paneli operatorskich i przełączników sieciowych w systemach SIMATIC NET w obrębie szaf sterowniczych.
• Transmisja danych między stacjami operatorskimi a maszynami w środowiskach o silnych zakłóceniach elektromagnetycznych (np. hale produkcyjne).
• Instalacja w prowadnicach kablowych urządzeń ruchomych (np. roboty, wózki transportowe) dzięki właściwościom trailingu i braku silikonu.
• Zastosowanie w przemyśle motoryzacyjnym (linie lakiernicze) – silikon-free eliminuje ryzyko zanieczyszczenia farby i poprawia jakość powłok.

Wskazówki Montażowe

Montaż i podłączanie kabla powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania od wszystkich urządzeń, do których kabel będzie podłączony. Kabel przeznaczony jest do prowadzenia w szynach DIN TH35 lub korytkach kablowych. Ze względu na fabryczne zakończenie wtykami nie wymaga zaciskania – wystarczy wpiąć wtyki w odpowiednie gniazda RJ45, upewniając się o prawidłowym zablokowaniu (mechanizm zatrzaskowy). Nie należy przekraczać promienia gięcia podanego w dokumentacji technicznej producenta.

FAQ

• Czy kabel jest odporny na oleje i smary? Kabel nie jest klasyfikowany jako olejoodporny, ale jego konstrukcja trailingowa oraz brak silikonu sprawiają, że dobrze sprawdza się w typowych warunkach przemysłowych. Szczegółowe dane o odporności chemicznej należy sprawdzić w karcie katalogowej producenta.
• Jaki jest stopień ochrony złącz RJ45? Wtyki posiadają stopień ochrony IP20 (ochrona przed dotknięciem) oraz IP30 (ochrona przed wnikaniem ciał stałych >2,5 mm). Oznacza to, że nie są wodoodporne – należy je montować w suchym wnętrzu szaf sterowniczych.
• Czy kabel można stosować w sieciach Gigabit Ethernet? Kabel spełnia wymagania Cat5e, co gwarantuje poprawną pracę przy 100 Mb/s. Dla aplikacji Gigabit (1000 Mb/s) zalecane są kable co najmniej kategorii Cat6. Nie gwarantuje się stabilnej pracy przy wyższych prędkościach.
