IE Connecting Cable M12-90/M12-90, 1,5m | 6XV1870-8GH15 Siemens

Alternatywny kod produktu: 6XV18708GH15

Opis i Kluczowe Cechy

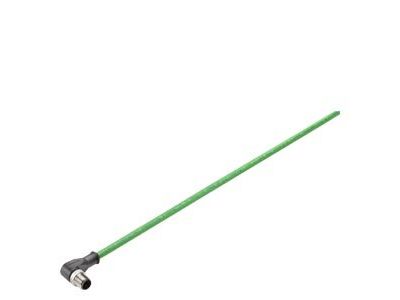

Kabel IE Connecting Cable M12-90/M12-90 firmy Siemens (symbol 6XV1870-8GH15) to gotowy przewód sieci Industrial Ethernet z dwoma wtykami M12 (D-coded) w konfiguracji kątowej 90°. Długość 1,5 m zapewnia optymalne połączenie urządzeń w szafach sterowniczych i w polu, eliminując konieczność ręcznego zaciskania. Kabel spełnia wymagania kategorii Cat5e, oferując szybką transmisję 10/100 Mbps w trudnych warunkach przemysłowych.

• Długość 1,5 m: umożliwia elastyczne dojście do urządzeń bez nadmiaru kabla, ułatwiając porządek w szafie sterowniczej.
• Stopień ochrony IP65/67: zapewnia niezawodną pracę w środowiskach narażonych na pył, wilgoć i strumienie wody – idealny do stref produkcyjnych oraz na zewnątrz.
• Kabel typu Trailing Cable GP: przystosowany do ciągłych ruchów (np. w łańcuchach przeciąganych), odporny na zginanie i ścieranie, co wydłuża żywotność w aplikacjach z ruchomymi maszynami.
• Podwójne ekranowanie i zintegrowana koncepcja uziemienia: skutecznie tłumi zakłócenia elektromagnetyczne (EMI), gwarantując stabilną komunikację w środowisku przemysłowym.
• Pre-assembled z łącznikami M12 D-coded: oszczędza czas montażu i eliminuje ryzyko błędów przy zaciskaniu – wystarczy podłączyć i dokręcić nakrętkę.

Zgodność z Normami

Kabel przekracza wymagania kategorii 5 (Cat5e) zgodnie z międzynarodowymi normami okablowania ISO/IEC 11801 oraz EN 50173. Produkt posiada deklarację zgodności CE i jest przeznaczony do pracy w sieciach Industrial Ethernet z przepływnością 10/100 Mbps. Brak silikonu w materiale izolacji umożliwia stosowanie w lakierniach i innych aplikacjach wrażliwych na lotne związki.

Zastosowanie

Kabel IE Connecting Cable M12-90/M12-90 jest uniwersalnym łączem dla urządzeń końcowych w sieciach przemysłowych. Sprawdza się w następujących scenariuszach:

• Połączenie czujników, aktuatorów i przemienników częstotliwości z przełącznikami/PLC w strefach o podwyższonej ochronie IP.
• Instalacja na ruchomych częściach maszyn – roboty, suwnice, przenośniki – gdzie wymagana jest odporność na wielokrotne zginanie.
• Automatyka budynkowa i przemysłowa w warunkach zapylenia, wilgoci lub kontaktu z wodą (np. linie produkcyjne, sortownie).
• Linie lakiernicze w przemyśle motoryzacyjnym – materiał kabla jest wolny od silikonu, co zapobiega powstawaniu defektów na malowanych powierzchniach.

Wskazówki Montażowe

Montaż i podłączanie kabla powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania od urządzeń, do których kabel będzie podłączony. Kabel prowadzić w sposób uniemożliwiający ostre załamania – promień gięcia zgodnie z dokumentacją producenta. Złącza M12 dokręcać momentem zalecanym przez Siemens (zwykle ok. 0,4–0,6 Nm) – zbyt mocne dokręcenie może uszkodzić gwint. W aplikacjach z łańcuchami przeciąganymi należy zapewnić odpowiedni luz i unikać skręcania kabla. Uziemienie ekranu zrealizować poprzez dedykowane elementy zaciskowe producenta.

FAQ

• Czy kabel nadaje się do pracy w łańcuchach przeciąganych? Tak, kabel typu IE FC Trailing Cable GP został zaprojektowany do ciągłych ruchów – może być stosowany w prowadnicach kablowych na ruchomych częściach maszyn.
• Jaki stopień ochrony mają złącza M12? Złącza posiadają stopień ochrony IP65/67, co oznacza całkowitą pyłoszczelność i ochronę przed strumieniami wody oraz krótkotrwałym zanurzeniem.
• Czy kabel spełnia normę Cat5e i jakie przepustowości obsługuje? Tak, kabel przekracza wymagania Cat5e i obsługuje transmisję 10/100 Mbps w standardzie Industrial Ethernet, zgodnie z ISO/IEC 11801 i EN 50173.
