Obud. do łączników drogowych z tw. szt., EN50047, 31 mm M20x1,5, z pokrywą | 3SE5232-0AC05 Siemens

Alternatywny kod produktu: 3SE52320AC05

Opis i Kluczowe Cechy

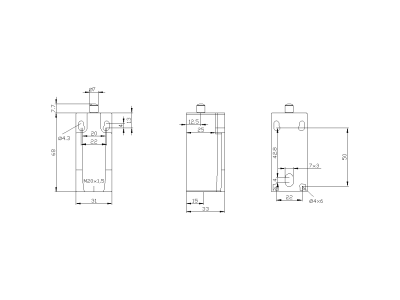

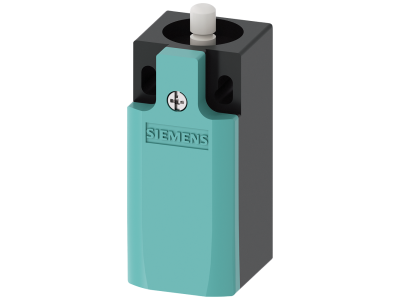

Pusta obudowa do łączników drogowych z tworzywa sztucznego, oznaczona symbolem 3SE5232-0AC05 (seria SIRIUS). Zaprojektowana zgodnie z normą EN 50047, oferuje szerokość 31 mm oraz gwintowane wejście kablowe M20x1,5. W zestawie pokrywa z popychaczem w kolorze turkusowym, co ułatwia identyfikację i zapewnia gotowość do montażu łącznika bezpieczeństwa.

• Norma EN 50047: Gwarantuje kompatybilność z łącznikami drogowymi i systemami automatyki przemysłowej zgodnymi z tym standardem.
• Wymiar 31 mm: Kompaktowa obudowa umożliwia montaż w ograniczonych przestrzeniach rozdzielni lub maszyn.
• Gwint M20x1,5: Umożliwia pewne wprowadzenie przewodów i dławików kablowych, upraszczając instalację.
• Pokrywa z popychaczem: Zapewnia ochronę wnętrza przed przypadkowym dotknięciem i umożliwia łatwą aktywację łącznika.
• Tworzywo sztuczne wysokiej wytrzymałości: Odporne na uderzenia, wilgoć i większość chemikaliów przemysłowych – wydłuża żywotność w trudnych warunkach.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z normą EN 50047, co zapewnia jej uniwersalność w zastosowaniach z łącznikami drogowymi i systemami bezpieczeństwa. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Obudowa wraz z dołączoną pokrywą i popychaczem stanowi gotowy element do montażu łączników drogowych (position switches). Znajduje zastosowanie w następujących scenariuszach:

• Ochrona i aktywacja łączników krańcowych w automatyce maszyn (np. pozycjonowanie siłowników, zabezpieczenie przed przekroczeniem zakresu ruchu).
• Budowa obwodów bezpieczeństwa w systemach sterowania procesami – po wyposażeniu w styk łącznik sygnalizuje położenie drzwi, osłon czy elementów ruchomych.
• Montaż impulsowych przycisków drogowych do podawania sygnałów do sterowników PLC lub przekaźników.
• Zastosowanie w przemyśle logistycznym i transportowym do detekcji położenia palet, wózków lub bram.

Wskazówki Montażowe

Montaż i podłączenie obudowy oraz łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę mocować na szynie DIN TH35 lub bezpośrednio na powierzchni za pomocą otworów montażowych. Przewody wprowadzać przez wejście M20x1,5 stosując dławik o odpowiednim stopniu ochrony. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną zastosowanego łącznika.

FAQ

• Czy obudowa jest dostarczana z wbudowanym łącznikiem? Nie, jest to pusta obudowa (bez styków). Należy do niej dobrać odpowiedni łącznik drogowy np. z serii 3SE5.
• Jaki stopień ochrony posiada obudowa? Dane producenta nie określają konkretnego stopnia IP. W standardowych warunkach wnętrza rozdzielnicy IP20 jest osiągalne, ale po zastosowaniu dławnicy odpowiedniej klasy można podnieść ochronę.
• Czy pokrywa jest demontowalna? Tak, pokrywa z popychaczem jest zdejmowana, co umożliwia łatwy montaż wewnętrznego łącznika.
