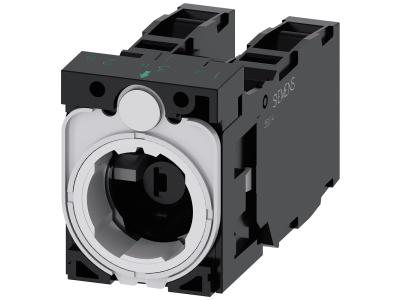

Uchwyt na 3 moduły, 1NO+1NC, 1NO+1NC, Moduł LED, zielony, AC/DC 6-24V | 3SU1501-1AG40-1LA0 Siemens

Alternatywny kod produktu: 3SU15011AG401LA0

Opis i Kluczowe Cechy

Uchwyt Siemens SIRIUS ACT o symbolu 3SU1501-1AG40-1LA0 to potrójny uchwyt przeznaczony do mocowania modułowych wyzwalaczy i sygnalizatorów. W skład zestawu wchodzą dwa moduły stykowe 1NO+1NC oraz zielony moduł LED zasilany napięciem AC/DC 6–24 V. Dzięki innowacyjnej koncepcji łączenia montaż można wykonać jedną ręką, bez użycia specjalistycznych narzędzi.

• Dwa moduły stykowe 1NO+1NC: Każdy moduł oferuje jeden styk normalnie otwarty (NO) i jeden styk normalnie zamknięty (NC), co umożliwia zarówno załączanie, jak i rozłączanie obwodów w jednym urządzeniu – oszczędność miejsca w rozdzielnicy.
• Moduł LED zielony AC/DC 6–24 V: Wyraźna sygnalizacja optyczna stanu pracy przy szerokim zakresie napięć, kompatybilna z większością instalacji przemysłowych.
• Montaż bez narzędzi: Innowacyjne łączenie umożliwia szybkie i pewne osadzenie modułów w uchwycie – redukcja czasu instalacji.
• Odporność na trudne warunki: Urządzenia serii SIRIUS ACT są odporne na kurz, oleje i agresywne zasady oraz można je czyścić myjkami wysokociśnieniowymi – niezawodność w środowisku przemysłowym.
• Elastyczność podłączenia: Oprócz standardowego okablowania istnieje możliwość integracji z systemami PROFINET, AS-Interface lub IO-Link, co minimalizuje nakłady na okablowanie i zwiększa elastyczność.

Zgodność z Normami

Seria SIRIUS ACT posiada dopuszczenia produktowe na całym świecie, co potwierdza zgodność z międzynarodowymi normami oraz certyfikat CE. Produkt przeznaczony do stosowania w instalacjach przemysłowych i na zewnątrz pomieszczeń zamkniętych.

Zastosowanie

Uchwyt potrójny z modułami stykowymi i LED znajduje zastosowanie w sterowaniu maszyn, sygnalizacji stanu pracy oraz automatyce budynkowej. Umożliwia tworzenie funkcjonalnych paneli operatorskich i układów sygnalizacji.

• Sterowanie załączaniem/wyłączaniem odbiorników oraz wysyłanie impulsów do styczników, przekaźników lub PLC.
• Sygnalizacja optyczna stanu pracy urządzeń (np. praca, awaria, gotowość) dzięki zielonemu modułowi LED.
• Montaż w rozdzielnicach i szafach sterowniczych jako centralny element interfejsu operatora.
• Zastosowanie w automatyce procesowej i liniach produkcyjnych wymagających kompaktowych rozwiązań.

Wskazówki Montażowe

Montaż uchwytu oraz podłączenie modułów powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Uchwyt mocowany jest poprzez zatrzaśnięcie modułów, co nie wymaga użycia narzędzi. Przekroje przewodów i momenty dokręcania złączy należy dobierać zgodnie z dokumentacją producenta oraz obowiązującymi normami. Po zakończeniu montażu sprawdź poprawność działania styków i sygnalizacji.

FAQ

• Jakie jest napięcie zasilania modułu LED? Moduł LED działa przy napięciu AC/DC 6–24 V, co pozwala na stosowanie zarówno w instalacjach prądu stałego, jak i przemiennego.

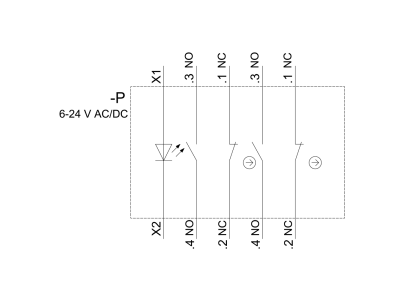

• Jaka jest konfiguracja styków w dostarczanych modułach? Każdy z dwóch modułów stykowych posiada jeden styk normalnie otwarty (1NO) i jeden styk normalnie zamknięty (1NC), co daje łącznie 2NO+2NC.
• Czy uchwyt jest kompatybilny z systemami komunikacji przemysłowej? Tak – oprócz tradycyjnego okablowania możliwe jest podłączenie przez PROFINET, AS-Interface lub IO-Link, co ułatwia integrację z nadrzędnymi systemami sterowania.
