Harmony XALK Żółta stacja 1 czerwony przycisk z głowicą grzybkową Ø40 zwolnienie kluczem 1NO+2NC | XALK188GTH26 Schneider Electric

Opis i Kluczowe Cechy

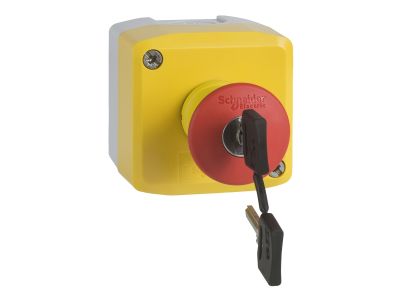

Stacja przyciskowa Harmony XALK od Schneider Electric, oznaczona symbolem XALK188GTH26, to żółta obudowa wyposażona w jeden czerwony przycisk grzybkowy o średnicy 40 mm z funkcją zwolnienia kluczem. Konfiguracja styków 1NO+2NC zapewnia wszechstronność w aplikacjach awaryjnego zatrzymania. Produkt przeznaczony do montażu panelowego lub natynkowego, idealny do wymagających środowisk przemysłowych.

• Przycisk grzybkowy Ø40 mm: Duża powierzchnia nacisku umożliwia szybkie i pewne zadziałanie nawet w rękawicach roboczych, co zwiększa bezpieczeństwo w sytuacjach awaryjnych.
• Zwolnienie kluczem: Unikalny mechanizm wymaga użycia klucza do powrotu przycisku do pozycji spoczynkowej – zapobiega przypadkowemu lub nieautoryzowanemu ponownemu uruchomieniu maszyny.
• Styki 1NO + 2NC: Jeden styk normalnie otwarty i dwa normalnie zamknięte dają elastyczność w budowie obwodów sterowania – można realizować zarówno sygnalizację zadziałania, jak i odcięcie zasilania.
• Żółta obudowa: Wysoka widoczność stacji zgodnie z międzynarodowymi konwencjami (np. EN 60204-1) ułatwia lokalizację przycisku awaryjnego w hali produkcyjnej.
• Odporność mechaniczna: Konstrukcja Harmony XALK zaprojektowana do pracy w warunkach przemysłowych – wytrzymała na wibracje i udary (szczegóły w dokumentacji technicznej producenta).

Zgodność z Normami

Produkt należy do rodziny Harmony XALK, która spełnia wymogi dyrektyw unijnych oraz posiada certyfikat CE. Zaleca się instalację zgodnie z obowiązującymi przepisami krajowymi oraz wytycznymi producenta. Szczegółowe informacje o normach znajdują się w karcie katalogowej.

Zastosowanie

Stacja przyciskowa XALK188GTH26 jest dedykowana przede wszystkim do funkcji awaryjnego zatrzymania (Emergency Stop) zgodnie z normą EN ISO 13850. Sprawdza się w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne odcięcie energii.

• Awaryjne zatrzymanie przenośników, linii pakujących, obrabiarek i innych maszyn produkcyjnych.
• Przekazywanie sygnałów stopu do styczników, przekaźników bezpieczeństwa lub sterowników PLC.
• Sterowanie w systemach automatyki budynkowej (np. zatrzymanie windy, bramy przemysłowe).
• Zabezpieczenie stref niebezpiecznych w warsztatach, magazynach i halach przemysłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Stację należy zamocować na szynie DIN TH35 (jeśli przewidziana przez producenta) lub w puszce instalacyjnej / panelu sterowniczym. Przekrój przewodów oraz moment dokręcania zacisków – zgodnie z dokumentacją techniczną dostarczoną z produktem. Przed uruchomieniem sprawdzić poprawność działania wszystkich styków.

FAQ

• Czy przycisk jest podświetlany? Nie, model XALK188GTH26 to mechaniczny przycisk grzybkowy bez elementu świetlnego. Do sygnalizacji stanu można zastosować osobny moduł lampki.
• Jaki stopień ochrony ma stacja? Producent nie podaje w nazwie stopnia IP. W standardowej obudowie Harmony XALK osiągane są typowo IP66/IP67 (w zależności od wersji), jednak wymagane jest potwierdzenie w odpowiedniej karcie katalogowej dla konkretnego kodu.
• Jakie jest znaczenie styków 1NO+2NC? Styk NO (normalnie otwarty) zwiera się po naciśnięciu przycisku – może np. załączyć sygnalizację. Styki NC (normalnie zamknięte) rozwierają się – służą do bezpiecznego odcięcia obwodu sterowania. W aplikacjach awaryjnego zatrzymania styki NC są elementem redundantnym.
