Uchwyt z osłoną maskującą wyłączenie awaryjne wielkość 100x 100, do wału 10x 10, test-0-I | 8UD1851-3AF05 Siemens

Alternatywny kod produktu: 8UD18513AF05

Opis i Kluczowe Cechy

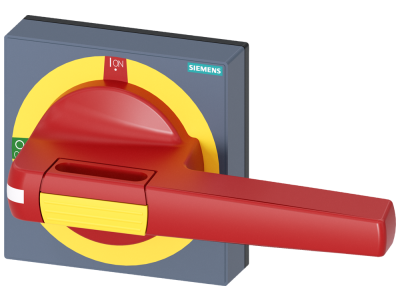

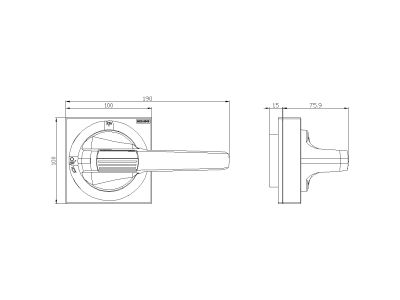

Uchwyt z osłoną maskującą wyłączenie awaryjne (symbol 8UD1851-3AF05) przeznaczony do wyłączników kompaktowych 3VA SENTRON. Wymiary 100x100 mm oraz wałek o przekroju 10x10 mm zapewniają kompatybilność z typowymi mechanizmami napędowymi wyłączników. Trójpozycyjny tryb pracy test-0-I umożliwia realizację funkcji testowych, wyłączenia oraz załączenia awaryjnego.

• Wymiary 100x100 mm: uniwersalny rozmiar pasujący do standardowych osłon i paneli sterowniczych, ułatwia montaż w rozdzielnicach.
• Wałek 10x10 mm: dedykowany do współpracy z wyłącznikami kompaktowymi 3VA SENTRON, gwarantuje pewne przeniesienie ruchu.
• Tryb test-0-I: umożliwia przeprowadzenie testów działania wyłącznika (test), wyłączenie awaryjne (0) oraz załączenie (I) bez potrzeby otwierania rozdzielnicy.
• Osłona maskująca: zabezpiecza mechanizm przed przypadkowym dostępem oraz kurzem, podnosząc bezpieczeństwo obsługi.
• Dedykowany do wyłączników 3VA SENTRON: idealne dopasowanie do serii kompaktowych wyłączników Siemens, zapewniające niezawodność i łatwość instalacji.

Zgodność z Normami

Akcesorium przeznaczone do wyłączników kompaktowych 3VA SENTRON, zaprojektowane zgodnie z wymaganiami norm europejskich. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności w systemach wyłączania awaryjnego.

Zastosowanie

Uchwyt z osłoną maskującą stanowi element systemu awaryjnego wyłączania w rozdzielnicach niskiego napięcia. Umożliwia szybkie i bezpieczne odcięcie zasilania w sytuacjach awaryjnych oraz przeprowadzenie testów okresowych.

• Wyłączanie awaryjne w maszynach i liniach produkcyjnych – operator może natychmiast przerwać dopływ energii.
• Testowanie działania wyłącznika kompaktowego 3VA bez konieczności demontażu lub otwierania obudowy rozdzielnicy.
• Blokowanie wyłącznika w pozycji wyłączonej (0) podczas prac konserwacyjnych – podnosi bezpieczeństwo personelu.
• Sterowanie awaryjne w instalacjach budynkowych i przemysłowych wymagających szybkiej reakcji.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wyłącznika i upewnij się, że obwód jest wyłączony. Uchwyt montuje się na wale wyłącznika kompaktowego 3VA (wał 10x10 mm) zgodnie z instrukcją producenta. Moment dokręcania śrub mocujących musi być zgodny z dokumentacją techniczną wyłącznika. Przekrój przewodów (jeśli wymagane) dobierz do prądu znamionowego instalacji. Po montażu sprawdź poprawność pozycji test-0-I.

FAQ

• Czy uchwyt posiada podświetlenie? Nie, w dostarczonych danych nie ma informacji o podświetleniu. Uchwyt wykonany jest jako standardowy element mechaniczny bez układu LED.
• Jaki jest stopień ochrony tego akcesorium? Producent nie podaje konkretnego stopnia ochrony dla samego uchwytu. Standardowo dla akcesoriów montowanych wewnątrz rozdzielnicy przyjmuje się IP20. Osłona maskująca zapewnia dodatkową ochronę przed przypadkowym dotykiem.
• W jakim trybie pracuje styk uchwytu? Uchwyt nie posiada własnych styków elektrycznych – jest wyłącznie elementem mechanicznym do obsługi wyłącznika. Tryb test-0-I oznacza położenie dźwigni wyłącznika: test (sprawdzenie działania), 0 (wyłączenie awaryjne), I (załączenie).
