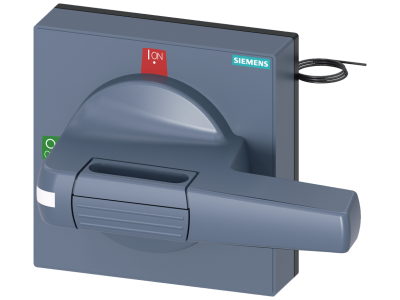

Uchwyt z osłoną maskującą standardowy z podświetleniem wielkość 100x 100, do wału 8x 8 | 8UD1841-2CF01 Siemens

Alternatywny kod produktu: 8UD18412CF01

Opis i Kluczowe Cechy

Uchwyt z osłoną maskującą standardowy z podświetleniem (symbol 8UD1841-2CF01) firmy Siemens przeznaczony jest do wyłączników kompaktowych serii 3VA SENTRON. Wymiar 100×100 mm zapewnia unifikację w panelach sterowniczych, a wał o przekroju 8×8 mm gwarantuje kompatybilność z mechanicznymi napędami przednimi, drzwiowymi i bocznymi. Podświetlenie ułatwia lokalizację oraz sygnalizację stanu pracy urządzenia w warunkach słabego oświetlenia.

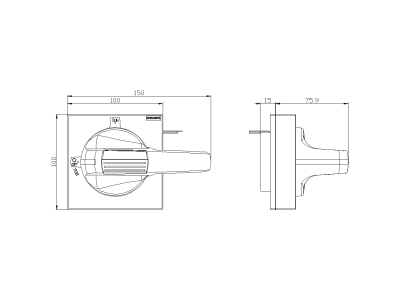

• Wymiar 100×100 mm: pasuje do standardowych osłon maskujących, ułatwia estetyczne i spójne zabudowanie w rozdzielnicy.
• W stożku wału 8×8 mm: kompatybilny z napędami ręcznymi wyłączników 3VA, zapewnia pewne przeniesienie momentu obrotowego.
• Podświetlenie (zestaw oświetleniowy): sygnalizuje stan pracy wyłącznika – ułatwia szybką ocenę bez otwierania drzwi rozdzielnicy.
• Wersja standardowa: dla typowych zastosowań bez funkcji zatrzymania awaryjnego, idealna do rutynowego sterowania w trybie ręcznym.
• Osłona maskująca: chroni przed przypadkowym dostępem do elementów ruchomych i zwiększa bezpieczeństwo użytkowania.

Zgodność z Normami

Uchwyt jest akcesorium dedykowanym do wyłączników kompaktowych Siemens 3VA SENTRON, które spełniają wymagania norm IEC/EN 60947‑2. Produkt posiada oznaczenie CE. Montaż i eksploatacja winny odbywać się zgodnie z wytycznymi producenta dla całego systemu 3VA.

Zastosowanie

Uchwyt stosowany jest wszędzie tam, gdzie wymagana jest ergonomiczna, wizualnie czytelna obsługa wyłącznika kompaktowego bez konieczności stosowania dodatkowych napędów silnikowych. Sprawdza się w:

• Rozdzielnicach przemysłowych i komercyjnych – zapewnia szybkie ręczne załączanie/wyłączanie obwodów głównych.
• Panelach sterowniczych maszyn – umożliwia lokalne odcinanie zasilania z wyraźną sygnalizacją stanu.
• Instalacjach budynkowych z wyłącznikami 3VA – pozwala na wygodną obsługę z poziomu drzwi rozdzielnicy.
• Systemach automatyki, gdzie potrzebny jest mechaniczny wskaźnik położenia styków (przez podświetlenie).

Wskazówki Montażowe

Montaż uchwytu z osłoną maskującą powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika kompaktowego. Uchwyt mocuje się bezpośrednio do mechanizmu wyłącznika 3VA – wał należy dopasować do odpowiedniego napędu (przedniego, drzwiowego lub bocznego). Moment dokręcania śrub mocujących musi być zgodny z dokumentacją techniczną wyłącznika. Przekroje przewodów (jeśli podświetlenie wymaga zasilania) dobrać do prądu znamionowego źródła sygnalizacji – parametry elektryczne podświetlenia znajdują się w karcie katalogowej systemu 3VA.

FAQ

• Czy podświetlenie w uchwycie jest LED? Producent nie precyzuje technologii źródła światła – informacje o typie i napięciu zasilania podświetlenia można znaleźć w dokumentacji technicznej wyłącznika 3VA oraz w instrukcji montażu danego zestawu oświetleniowego.
• Jaki stopień ochrony IP ma ten uchwyt? Jako akcesorium montowane wewnątrz rozdzielnicy, uchwyt pracuje w warunkach typowych dla aparatury modułowej (IP20). Dokładne dane zabezpieczenia przed pyłem i wilgocią podano w karcie produktu dla całego wyłącznika 3VA.
• Czy uchwyt pasuje do innych wyłączników niż 3VA? Uchwyt został zaprojektowany wyłącznie dla wyłączników kompaktowych Siemens serii 3VA SENTRON. Nie gwarantuje się kompatybilności mechanicznej z innymi urządzeniami – wał 8×8 mm i wymiar 100×100 mm mogą różnić się od rozwiązań innych producentów.
