Uchwyt z osłoną maskującą standardowy z podświetleniem wielkość 100x 100, do wału 8x 8 | 8UD1841-2CD01 Siemens

Alternatywny kod produktu: 8UD18412CD01

Opis i Kluczowe Cechy

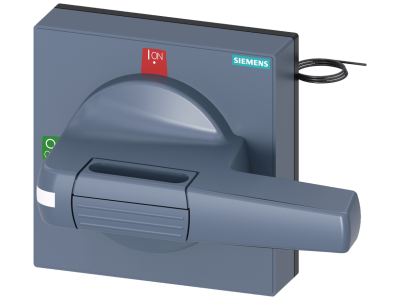

Uchwyt z osłoną maskującą standardowy z podświetleniem (Siemens, symbol 8UD1841-2CD01) to dedykowany napęd ręczny do wyłączników kompaktowych serii 3VA. Zaprojektowany do wału o wymiarze 8x8 mm, wyposażony w osłonę maskującą 100x100 mm oraz wbudowane podświetlenie, co ułatwia lokalizację i identyfikację stanu wyłącznika w warunkach słabego oświetlenia. Wersja standardowa zapewnia niezawodną, codzienną obsługę bez dodatkowych funkcji blokujących.

• Podświetlenie: Umożliwia szybkie odczytanie pozycji wyłącznika nawet przy ograniczonej widoczności – zwiększa bezpieczeństwo obsługi w ciemnych rozdzielnicach.
• Osłona maskująca 100x100 mm: Chroni napęd przed przypadkowym dotknięciem oraz nadaje estetyczne wykończenie płycie czołowej rozdzielnicy.
• Wał 8x8 mm: Dopasowany do standardowego wału wyłączników kompaktowych 3VA – gwarantuje pewne przeniesienie momentu obrotowego.
• Wersja standardowa: Prostota i niezawodność w codziennej eksploatacji – brak dodatkowych ryglowań, idealna do typowych zastosowań.
• Dedykowany do Siemens 3VA SENTRON: Pełna kompatybilność z systemem wyłączników kompaktowych, łatwy montaż i wymiana.

Zgodność z Normami

Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Zgodny z wymogami dyrektyw Unii Europejskiej (certyfikat CE) oraz ogólnymi standardami bezpieczeństwa dla aparatury modułowej. Szczegółowe normy dotyczące wytrzymałości mechanicznej i ochrony przed dotykiem – według dokumentacji technicznej producenta.

Zastosowanie

Uchwyt z osłoną maskującą i podświetleniem służy do ręcznego załączania/wyłączania wyłączników kompaktowych w układach rozdzielczych i sterowniczych, a także do sygnalizacji wizualnej stanu pracy.

• Ręczne sterowanie wyłącznikami kompaktowymi 3VA w rozdzielnicach głównych i podrozdzielnicach.
• Syndykat stanu załączenia/wyłączenia w instalacjach przemysłowych i komercyjnych – podświetlenie ułatwia szybką ocenę bez otwierania drzwi szafy.
• Zastosowanie w automatyce budynkowej jako element wizualnej kontroli obwodów oświetlenia, gniazd czy maszyn.
• Wyposażenie dodatkowe w rozdzielnicach serwisowych, gdzie wymagana jest estetyka i czytelność obsługi.

Wskazówki Montażowe

Montaż uchwytu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym bezwzględnym odłączeniu napięcia w rozdzielnicy. Uchwyt przeznaczony jest do montażu na wale wyłącznika 3VA (wał 8x8 mm). Przed mocowaniem osłony maskującej należy sprawdzić zgodność wymiarów otworu (100x100 mm) z płytą czołową. Wszelkie połączenia mechaniczne dokręcać zgodnie z dokumentacją producenta. Przekroje przewodów do podświetlenia (jeśli występują) dobierać według wskazań karty katalogowej.

FAQ

• Jakie napięcie zasila podświetlenie w uchwycie? Producent nie podaje w dostępnych danych wartości napięcia. Szczegółowe parametry elektryczne podświetlenia należy sprawdzić w oryginalnej karcie katalogowej lub dokumentacji technicznej produktu Siemens 8UD1841-2CD01.
• Czy osłona maskująca zapewnia stopień ochrony IP? Stopień ochrony nie został określony w dostarczonych danych. Standardowo elementy montowane wewnątrz rozdzielnicy mają ochronę IP20, jednak osłona maskująca dodatkowo zabezpiecza przed przypadkowym dotknięciem części ruchomych.
• Jaki jest tryb pracy uchwytu – czy jest to styk zwierny/rozłączny? Uchwyt nie posiada własnych styków – jest wyłącznie napędem mechanicznym (korba) dla wyłącznika kompaktowego. Tryb pracy (załączony/wyłączony) określa sam wyłącznik 3VA.
