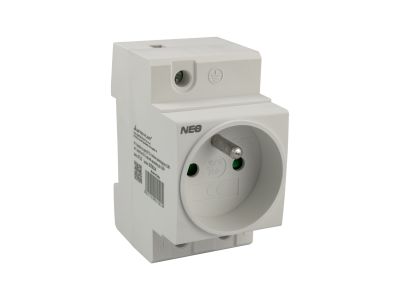

Gniazdo 230V GSTH230 na szynę TH z bolcem uziemiającym 2P+Z 44x65x79,3mm szare (5szt) | 87.35 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Gniazdo 230V na szynę TH z bolcem uziemiającym 2P+Z GSTH230 to kompaktowe rozwiązanie przeznaczone do systemów modułowych w rozdzielnicach i szafach sterowniczych. Umożliwia bezpieczne i szybkie podłączanie jednofazowych urządzeń zasilanych napięciem 230V za pomocą standardowych wtyków. Montaż na szynie TH35/DIN gwarantuje stabilne i trwałe mocowanie.

• Konstrukcja 2P+Z (2 bieguny + uziemienie): Zapewnia pełną ochronę przed porażeniem poprzez uziemienie obudowy oraz prawidłowe połączenie fazowe i neutralnego.
• Montaż na szynie TH35/DIN: Umożliwia elastyczne rozmieszczanie gniazd w rozdzielnicy oraz łatwe dostosowanie do standardów modułowych.
• Przeznaczenie do urządzeń jednofazowych 230V: Kompatybilne z powszechnie stosowanymi wtyczkami, zapewniające niezawodne zasilanie sprzętu biurowego, narzędzi czy oświetlenia.
• Kompaktowe wymiary: Oszczędza miejsce w rozdzielnicy, pozwalając na optymalne zagospodarowanie przestrzeni.
• Wytrzymała konstrukcja: Przystosowane do pracy w standardowych warunkach instalacyjnych, z zachowaniem długiej żywotności eksploatacyjnej.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących aparatury modułowej i bezpieczeństwa elektrycznego. Zgodne z dyrektywami Unii Europejskiej, posiada oznaczenie CE oraz jest projektowane zgodnie z normami dla systemów modułowych na szynę TH35/DIN.

Zastosowanie

Gniazdo GSTH230 230V służy do zasilania jednofazowych urządzeń elektrycznych w systemach modułowych, gdzie priorytetem jest bezpieczeństwo, elastyczność montażu i funkcjonalność.

• Zasilanie sprzętu biurowego (komputery, drukarki, monitorowanie) w szafach sterowniczych.
• Podłączanie narzędzi elektrycznych w warsztatach i rozdzielnicach przemysłowych.
• Zasilanie oświetlenia awaryjnego lub sygnalizacji w budynkach użyteczności publicznej.
• Montaż w szafach automatyki do zasilania modułów sterujących i czujników.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Gniazdo należy zamocować na szynie TH35/DIN, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody przyłączeniowe podłączyć do odpowiednich zacisków zgodnie z oznaczeniami L (faza), N (neutralny) i PE (uziemienie). Dokręcić wszystkie połączenia z wymaganym momentem zgodnym z dokumentacją producenta. Po zakończeniu montażu przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność uziemienia.

FAQ

• Czy gniazdo GSTH230 jest kompatybilne z innymi aparatami modułowymi? Tak – gniazdo zaprojektowano zgodnie ze standardami systemów modułowych na szynę TH35/DIN, co umożliwia jego współpracę z aparaturą innych producentów w obrębie tej samej rozdzielnicy.
• Jakie urządzenia można podłączyć do tego gniazda? Gniazdo przeznaczone jest do zasilania jednofazowych urządzeń 230V o standardowych parametrach, wyposażonych w wtyczkę kompatybilną z gniazdem typu E (unijnego) lub F (szuko).
• Czy gniazdo posiada wbudowaną ochronę przeciwporażeniową? Tak – konstrukcja 2P+Z z bolcem uziemiającym zapewnia ochronę przeciwporażeniową poprzez uziemienie obudowy urządzenia oraz odpowiednie połączenie przewodów fazowych i neutralnego.
