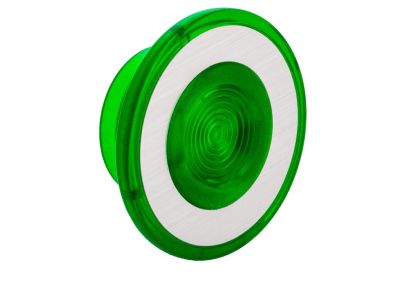

Grzybek dla podświetlanego przycisku 41mm, zielony, otwór Fi-30mm, Harmony 9001K | 9001G22 Schneider Electric

Opis i Kluczowe Cechy

Grzybek przeznaczony do podświetlanych przycisków sterowniczych serii Harmony 9001K. Symbol katalogowy 9001G22. Średnica 41 mm i kolor zielony zapewniają ergonomiczną obsługę oraz jednoznaczną identyfikację funkcji (np. załączenie/start). Montowany w otworze o średnicy 30 mm, kompatybilny z modułami świetlnymi tej serii.

• Średnica 41 mm: Ergonomiczny rozmiar ułatwiający uruchamianie nawet w grubych rękawicach ochronnych.
• Kolor zielony: Zgodny z konwencją barw dla funkcji załączenia, potwierdzenia lub pracy – zwiększa intuicyjność obsługi.
• Otwór montażowy Fi 30 mm: Pasuje do standardowych wycięć w panelach i obudowach serii Harmony 9001K.
• Dedykowany do przycisków podświetlanych: Umożliwia integrację z modułem LED sygnalizującym stan obwodu.
• Część systemu Harmony 9001K: Gwarantuje spójność mechaniczną i wzorniczą z pozostałymi elementami serii.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich i standardami obowiązującymi w systemie Harmony. Posiada oznaczenie CE. Szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN) znajdują się w karcie katalogowej modułu podstawowego.

Zastosowanie

Grzybek stosowany jest jako element sterowniczy w rozdzielnicach, szafach sterowniczych i panelach operatorskich – głównie w obwodach sterowania i sygnalizacji.

• Przycisk załączenia (start) w maszynach przemysłowych i urządzeniach technologicznych.
• Potwierdzanie operacji w połączeniu z podświetlanym modułem LED – wizualna informacja zwrotna dla operatora.
• Element sterowania w automatyce budynkowej, np. w układach wentylacji lub oświetlenia awaryjnego.
• Montaż w panelach zdalnego sterowania jako ergonomiczny przycisk funkcyjny.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Grzybek należy zamontować w otworze o średnicy 30 mm w płycie czołowej lub obudowie. Moment dokręcania oraz sposób mocowania – zgodnie z dokumentacją techniczną serii Harmony 9001K. Przekrój przewodów do modułu świetlnego dobierz do znamionowego prądu obciążenia. Użyj odpowiednich narzędzi, aby nie uszkodzić elementów plastikowych.

FAQ

• Czy grzybek nadaje się do przycisku z podświetleniem LED? Tak, jest dedykowany do podświetlanych przycisków serii Harmony 9001K. Należy go zamontować na module świetlnym przeznaczonym do tego typu akcesorium.
• Jaki jest stopień ochrony IP tego grzybka? Stopień ochrony zależy od zastosowanej obudowy oraz uszczelnień modułu podstawowego. Standardowo dla aparatury modułowej przyjmuje się IP20 – dla konkretnej konfiguracji sprawdź dane techniczne zestawu.
• Czy grzybek ma własne styki elektryczne? Nie, jest to wyłącznie element mechaniczny (osłona/grzybek). Styki i podświetlenie znajdują się w module podstawowym, do którego grzybek jest montowany.
