Gniazdo zaciski PUSH-IN (95.P5 SPA) | 95.P5 SPA Finder

Opis i Kluczowe Cechy

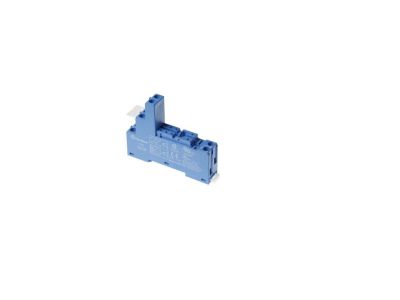

Gniazdo Finder Typ 95.P5 SPA to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o profesjonalnych systemach automatyki i sterowania. Wyposażone w innowacyjne zaciski typu PUSH-IN, gniazdo umożliwia błyskawiczne i pewne podłączenie przewodów bez konieczności użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Konstrukcja gniazda została zoptymalizowana pod kątem współpracy z przekaźnikami serii 40, w tym modelami 40.51, 40.52, 40.61 oraz 40.62. W zestawie znajduje się wytrzymała obejma wyrzutnikowa wykonana z wysokiej jakości tworzywa sztucznego, która nie tylko zabezpiecza przekaźnik przed przypadkowym wysunięciem w wyniku wibracji, ale również ułatwia jego szybką wymianę podczas prac serwisowych.

• Zaciski PUSH-IN: Gwarantują stały docisk przewodu, eliminując ryzyko poluzowania się połączenia pod wpływem drgań.
• Kompatybilność: Dedykowane dla przekaźników Finder serii 40 (40.51, 40.52, 40.61, 40.62).
• Obejma wyrzutnikowa: Wykonana z tworzywa sztucznego, zapewnia stabilność mechaniczną i łatwość obsługi.
• Montaż uniwersalny: Możliwość instalacji na standardowej szynie DIN 35 mm lub bezpośrednio na panelu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Gniazdo spełnia wymagania normy PN-EN 60715 w zakresie montażu na szynach profilowych 35 mm, co zapewnia pełną kompatybilność z większością systemów obudów i rozdzielnic dostępnych na rynku. Wysoka jakość materiałów izolacyjnych przekłada się na bezpieczeństwo użytkowania oraz długowieczność komponentu nawet w wymagających warunkach środowiskowych.

Zastosowanie

Gniazdo 95.P5 SPA znajduje szerokie zastosowanie w nowoczesnych układach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy układów logicznych, systemów separacji sygnałów oraz sterowania elementami wykonawczymi. Dzięki technologii PUSH-IN, gniazdo jest szczególnie polecane w miejscach narażonych na wibracje (np. w pobliżu pracujących silników lub w szafach sterowniczych maszyn), gdzie tradycyjne zaciski śrubowe mogłyby wymagać okresowego dokręcania. Profesjonaliści doceniają ten model przy seryjnej produkcji rozdzielnic, gdzie liczy się powtarzalność i szybkość montażu.

Wskazówki Montażowe

Instalacja gniazda na szynie DIN 35 mm odbywa się poprzez zatrzaśnięcie mechanizmu mocującego. W przypadku montażu na panelu należy wykorzystać dedykowane otwory montażowe. Podczas podłączania przewodów do zacisków PUSH-IN, zaleca się stosowanie przewodów sztywnych (drut) lub przewodów giętkich (linka) zakończonych odpowiednio zaprasowaną tulejką izolowaną. Wprowadzenie przewodu do otworu zaciskowego następuje poprzez jego bezpośrednie wciśnięcie, co automatycznie aktywuje mechanizm sprężynowy. Aby zdemontować przewód, należy zwolnić blokadę za pomocą wkrętaka płaskiego. Należy pamiętać o zachowaniu odpowiedniej długości odizolowania przewodu, aby zapewnić optymalny styk elektryczny.

FAQ

• Czy gniazdo 95.P5 SPA wymaga użycia wkrętaka do podłączenia kabli? Nie, technologia PUSH-IN pozwala na beznarzędziowe wpięcie przewodów sztywnych lub zakończonych tulejkami. Wkrętak jest potrzebny jedynie do demontażu przewodu.
• Z jakimi przekaźnikami współpracuje to gniazdo? Gniazdo jest w pełni kompatybilne z przekaźnikami Finder typu 40.51, 40.52, 40.61 oraz 40.62.
• Czy obejma wyrzutnikowa jest częścią zestawu? Tak, gniazdo dostarczane jest z plastikową obejmą wyrzutnikową, która zabezpiecza przekaźnik.
• Czy gniazdo można zamontować w dowolnej pozycji? Tak, konstrukcja gniazda i mechanizm zatrzaskowy na szynę DIN pozwalają na montaż w pionie lub poziomie bez utraty parametrów pracy.
