Gniazdo zaciski PUSH-IN (94.P4 SPA) | 94.P4 SPA Finder

Opis i Kluczowe Cechy

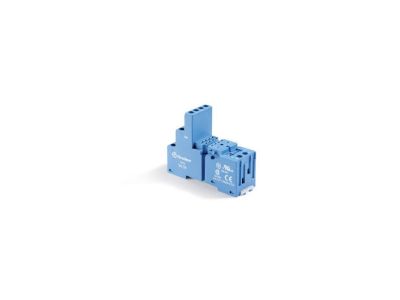

Gniazdo FINDER Typ 94.P4 SPA to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o profesjonalnych systemach automatyki przemysłowej. Wykorzystuje ono innowacyjną technologię zacisków typu Push-in, która pozwala na błyskawiczne i pewne łączenie przewodów bez konieczności użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Gniazdo charakteryzuje się prądem znamionowym o wartości 10 A przy napięciu 250 V AC, co czyni je idealnym komponentem do współpracy z przekaźnikami przemysłowymi serii 55.32 oraz 55.34.

• Technologia Push-in: Umożliwia bezpośrednie wsuwanie drutów lub linek z tulejkami, gwarantując stały docisk i odporność na wstrząsy.
• Obejma wyrzutnikowa: Wykonana z wysokiej jakości tworzywa sztucznego, ułatwia szybką wymianę przekaźnika oraz zapewnia jego stabilne trzymanie w gnieździe.
• Wytrzymałość dielektryczna: Poziom 2 kV AC stanowi solidną barierę izolacyjną, podnosząc standardy bezpieczeństwa instalacji.
• Stopień ochrony IP 20: Zapewnia ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi. Gniazdo jest przystosowane do montażu na szynę DIN 35 mm zgodnie z normą PN-EN 60715, co zapewnia pełną kompatybilność z większością systemów zabudowy modułowej. Materiały użyte do produkcji spełniają standardy bezpieczeństwa elektrycznego, co potwierdza wysoka wytrzymałość dielektryczna oraz szeroki zakres temperatur pracy, pozwalający na eksploatację w trudnych warunkach przemysłowych.

Zastosowanie

Gniazdo 94.P4 SPA znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, systemach sterowania procesami oraz w rozdzielnicach niskiego napięcia. Dzięki kompatybilności z przekaźnikami FINDER serii 55 (modele 55.32 i 55.34), jest ono kluczowym elementem układów logicznych, separacji sygnałów oraz sterowania elementami wykonawczymi. Szeroki zakres temperatury otoczenia wynoszący od –40°C do +70°C pozwala na montaż urządzenia w środowiskach o zmiennej termice, takich jak zewnętrzne szafy sterownicze czy hale produkcyjne.

Wskazówki Montażowe

Instalacja gniazda powinna odbywać się na standardowej szynie montażowej 35 mm (DIN). W przypadku montażu na panelu, należy upewnić się, że powierzchnia jest stabilna i zapewnia odpowiednie odprowadzanie ciepła. Podczas podłączania przewodów w technologii Push-in, zaleca się stosowanie przewodów o odpowiednio dobranym przekroju, co gwarantuje optymalny styk elektryczny. Obejma wyrzutnikowa powinna być zawsze zatrzaśnięta po zamontowaniu przekaźnika, aby zapobiec jego przypadkowemu wysunięciu się pod wpływem wibracji. Przed uruchomieniem układu należy zweryfikować poprawność osadzenia wszystkich połączeń.

FAQ

• Czy gniazdo 94.P4 wymaga użycia śrubokręta do podłączenia kabli? Nie, dzięki zaciskom Push-in montaż przewodów odbywa się poprzez ich wciśnięcie, co eliminuje potrzebę dokręcania śrub.
• Z jakimi przekaźnikami współpracuje to gniazdo? Model ten jest dedykowany do przekaźników FINDER Typu 55.32 oraz 55.34.
• Jaka jest maksymalna temperatura pracy gniazda? Gniazdo może bezpiecznie pracować w temperaturze otoczenia dochodzącej do +70°C.
• Czy gniazdo posiada obejmę w zestawie? Tak, gniazdo wyposażone jest w plastikową obejmę wyrzutnikową, która zabezpiecza przekaźnik i ułatwia jego demontaż.
