Gniazdo z wyłącznikiem 0-1 stałe przelotowe z blok mechan 16A 3P+Z+N 400V 50/60Hz 6h IP44 | 7515-6 PCE

Alternatywny kod produktu: 9003399162695

Opis i Kluczowe Cechy

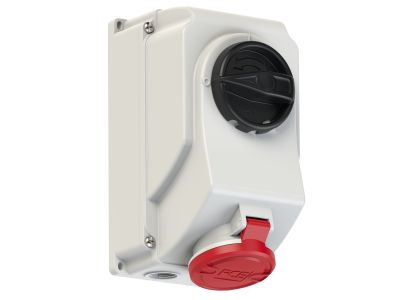

Gniazdo z wyłącznikiem 0-1 w konfiguracji stałej przelotowej, symbol 7515-6, przeznaczone do zasilania odbiorników trójfazowych. Urządzenie łączy funkcję rozłącznika z blokadą mechaniczną (kąt 6h), co gwarantuje pewne łączenie i zabezpieczenie przed przypadkowym rozłączeniem. Prąd znamionowy 16 A i napięcie 400 V zapewniają bezpieczną pracę w obwodach o znacznym obciążeniu, a stopień ochrony IP44 chroni przed bryzgami wody i ciałami stałymi. Gniazdo przystosowane do częstotliwości 50/60 Hz.

• Prąd znamionowy 16 A: umożliwia bezpieczne zasilanie urządzeń o mocy do ok. 11 kW (dla 400 V AC) bez ryzyka przeciążenia styków.
• Napięcie znamionowe 400 V AC: dedykowane do trójfazowych obwodów z przewodem neutralnym (3P+Z+N), typowych w instalacjach przemysłowych i budowlanych.
• Stopień ochrony IP44: zabezpiecza wnętrze gniazda przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, co pozwala na pracę w warunkach wilgotnych i na zewnątrz.
• Blokada mechaniczna (kąt 6h): zapobiega włożeniu wtyczki o innym ustawieniu kątowym, zgodnie z normą EN 60309 – zwiększa bezpieczeństwo i unifikuje system połączeń.
• Wyłącznik 0-1 i funkcja przelotowa: umożliwia bezpieczne odcięcie zasilania bezpośrednio przy gnieździe oraz łatwe przedłużenie obwodu (przelot przewodów) bez dodatkowych przejściówek.

Zgodność z Normami

Produkt spełnia wymagania normy EN 60309 (gniazda i wtyczki przemysłowe) oraz posiada certyfikację ÖVE, potwierdzającą zgodność z austriackimi przepisami bezpieczeństwa. Gwarantuje to niezawodną i bezpieczną eksploatację w warunkach przemysłowych i budowlanych.

Zastosowanie

Gniazdo z wyłącznikiem 7515-6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, trwałe i odporne na warunki atmosferyczne podłączenie odbiorników trójfazowych. Dzięki blokadzie mechanicznej i stopniowi IP44 sprawdza się w instalacjach narażonych na wilgoć i zabrudzenia.

• Zasilanie maszyn i urządzeń na halach produkcyjnych i warsztatach.
• Dystrybucja energii na placach budowy oraz podczas imprez plenerowych.
• Podłączenie urządzeń w pomieszczeniach wilgotnych (magazyny, myjnie, tunele technologiczne).
• Instalacje tymczasowe wymagające szybkiego odcięcia zasilania oraz przejścia przewodów (funkcja przelotowa).

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowaną osobę posiadającą uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów dobierz zgodnie z obowiązującymi normami dla prądu 16 A (zalecany co najmniej 1,5 mm² dla Cu). Produkt nie wymaga dodatkowej podstawy – montowany jest bezpośrednio do ściany lub konstrukcji wsporczej przy użyciu dostarczonych elementów mocujących. Szczegółowe wartości momentów dokręcania oraz dopuszczalne przekroje przewodów znajdziesz w dokumentacji załączonej do produktu.

FAQ

• Czy gniazdo jest wyposażone w podświetlenie (LED) informujące o obecności napięcia? Dane produktu nie wskazują na wbudowany wskaźnik. Gniazdo posiada wyłącznik 0-1 z blokadą mechaniczną, ale nie zawiera podświetlenia. W razie potrzeby należy zastosować zewnętrzne sygnalizatory.
• Jaki jest stopień ochrony i czy mogę zainstalować gniazdo na zewnątrz budynku? Stopień ochrony IP44 pozwala na użytkowanie w miejscach narażonych na bryzgi wody, ale nie jest odporny na długotrwałe zalewanie strumieniem wody ani całkowite zanurzenie. Montaż na zewnątrz jest możliwy pod warunkiem osłonięcia przed bezpośrednim deszczem i śniegiem.
• Jak działa blokada mechaniczna (kąt 6h)? Blokada mechaniczna uniemożliwia włożenie wtyczki o innym kącie ustawienia bolca sterującego (zgodnie z oznaczeniem godzinowym). W tym gnieździe kąt 6h oznacza, że boliec sterujący znajduje się w pozycji godziny 6 (dolny środek). Wtyczki o innych kątach nie zostaną włożone, co zapobiega przypadkowemu podłączeniu nieodpowiedniego napięcia lub fazy.
