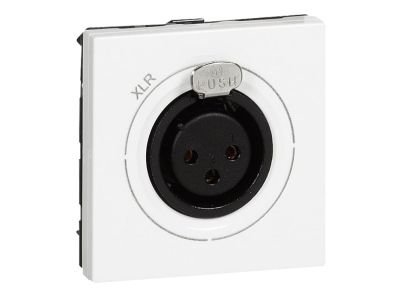

Gniazdo XLR-3 żeńskie, białe, 2 moduły, Mosaic | 078755 Legrand

Opis i Kluczowe Cechy

Gniazdo XLR-3 żeńskie serii Mosaic (symbol 078755) to profesjonalne złącze audio z wkładem Neutrik, przeznaczone do stereofonicznych sygnałów z urządzeń peryferyjnych. Zajmuje 2 moduły, co ułatwia montaż w rozdzielnicach modułowych. Biały kolor mechanizmu pozwala na estetyczne dopasowanie do innych elementów serii Mosaic.

• Gniazdo XLR-3 żeńskie Neutrik: zapewnia niezawodne połączenie sygnałów audio z mikrofonami, wzmacniaczami i mikserami – wysoka jakość transmisji w instalacjach profesjonalnych.
• Obsługa kabli o przekroju 0,22 mm² (ekranowany) oraz do 2,5 mm²: elastyczność w doborze przewodów mikrofonowych i wyjściowych, z zachowaniem odpowiedniej rezerwy obciążalności.
• Maksymalna długość kabla 50 m (bez wzmacniacza): wystarczający zasięg dla typowych instalacji audio w budynkach, bez ryzyka degradacji sygnału.
• 2 moduły (szerokość standardowa): kompaktowa konstrukcja pozwalająca na oszczędność miejsca w rozdzielnicy i łatwą integrację z inną aparaturą modułową.
• Białe wykończenie: spójny wygląd z pozostałymi elementami serii Mosaic, idealny do wnętrz o jasnej kolorystyce.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN dotyczącym aparatury modułowej. Posiada deklarację zgodności CE. Montaż i użytkowanie zgodnie z przeznaczeniem gwarantują bezpieczną pracę w instalacjach niskonapięciowych audio.

Zastosowanie

Gniazdo XLR-3 żeńskie znajduje zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne, symetryczne połączenie audio w systemach sterowania i sygnalizacji dźwiękowej.

• Podłączanie mikrofonów w salach konferencyjnych, studiów nagrań oraz na scenach.
• Wyprowadzenie sygnału z mikserów, wzmacniaczy i innych urządzeń peryferyjnych w instalacjach audio.
• Realizacja połączeń stereofonicznych w systemach nagłośnieniowych i interkomowych.
• Zastosowanie w rozdzielnicach modułowych jako gniazdo audio do szaf operatorskich i pulpitów sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Mechanizm montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z zaleceniami producenta (dopuszczalny 0,22–2,5 mm²). Połączenia styków wykonać z zachowaniem momentu dokręcania podanego w dokumentacji technicznej.

FAQ

• Czy gniazdo wymaga zasilania zewnętrznego? Nie, jest to pasywne złącze audio – nie wymaga podłączenia napięcia. Sygnał przesyłany jest bezpośrednio przez styki.
• Jaka jest maksymalna długość kabla dla poprawnej transmisji? 50 m, o ile nie stosuje się wzmacniacza sygnału. W przypadku dłuższych tras zalecane jest użycie aktywnego przedwzmacniacza.
• Czy gniazdo nadaje się do sygnałów niesymetrycznych (RCA)? XLR-3 jest złączem symetrycznym. Można je zastosować do sygnałów niesymetrycznych po odpowiednim okablowaniu, ale rekomendujemy użycie dedykowanych przejściówek dla zachowania jakości.
