Gniazdo wtykowe do przekaźników RUC 2P, RUC 3P, GUC11S-V0 | 862593 Relpol

Opis i Kluczowe Cechy

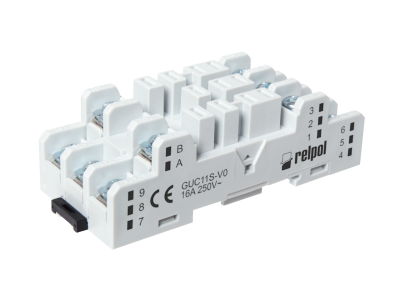

Gniazdo wtykowe GUC11S-V0 to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami przemysłowymi serii RUC 2P oraz RUC 3P marki RELPOL. Produkt charakteryzuje się solidną konstrukcją o szerokości 42,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Kluczowym atutem gniazda jest jego wysoka obciążalność toru prądowego wynosząca 12 A przy napięciu znamionowym 250 V AC, co umożliwia bezpieczne przełączanie znacznych obciążeń w układach automatyki.

• Wysoka odporność ogniowa: Obudowa wykonana z materiału o klasie palności V-0 zgodnie z normą UL94, co zapewnia najwyższy poziom bezpieczeństwa przeciwpożarowego.
• Precyzyjne zaciski: Wyraźnie oznaczone zaciski wejściowe dla cewki (A1/A2) oraz wyjściowe dla styków (układy 11-12-14, 21-22-24, 31-32-34) ułatwiają bezbłędne oprzewodowanie.
• Uniwersalność montażu: Możliwość instalacji na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów.
• Stopień ochrony IP 20: Zapewnia ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zgodność z Normami

Gniazdo GUC11S-V0 zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Zastosowanie materiałów o klasie palności V-0 potwierdza przydatność urządzenia do pracy w wymagających środowiskach przemysłowych, gdzie kluczowe jest ograniczenie ryzyka rozprzestrzeniania się ognia. Produkt spełnia standardy bezpieczeństwa wymagane w nowoczesnych systemach rozdziału energii i automatyki przemysłowej.

Zastosowanie

Gniazdo znajduje szerokie zastosowanie w budowie maszyn, systemach sterowania oraz rozdzielnicach niskiego napięcia. Jest idealnym wyborem dla:

• Układów automatyki przemysłowej: Jako baza dla przekaźników wykonawczych RUC sterujących silnikami, grzałkami czy oświetleniem.
• Szaf sterowniczych: Dzięki kompaktowym wymiarom (84,5 x 41,5 x 77,3 mm w zestawie) pozwala na gęstą zabudowę aparatury.
• Modernizacji systemów: Możliwość montażu na wkręty pozwala na instalację w starszych typach rozdzielnic, gdzie brakuje szyn profilowych.

Wskazówki Montażowe

Podczas instalacji gniazda GUC11S-V0 należy zwrócić uwagę na następujące aspekty techniczne:

• Zabezpieczenie przekaźnika: Do poprawnej pracy i zabezpieczenia przekaźnika przed wypadnięciem (np. pod wpływem drgań) należy oddzielnie zamówić obejmę sprężynową typu MBA.
• Prowadzenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co gwarantuje pewny styk w zaciskach śrubowych.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu niskiej rezystancji przejścia.
• Orientacja: Gniazdo można montować pionowo lub poziomo na szynie 35 mm zgodnie ze standardem EN 60715.

FAQ

1. Czy gniazdo zawiera w zestawie obejmę trzymającą przekaźnik?
Nie, obejmę typu MBA należy zamówić oddzielnie. Jest ona niezbędna do mechanicznego zabezpieczenia przekaźnika w gnieździe.

2. Jakie przekaźniki pasują do tego gniazda?
Gniazdo jest dedykowane do przekaźników RELPOL z serii RUC w wersjach 2P (dwupolowe) oraz 3P (trójpolowe).

3. Czy gniazdo można zamontować bez szyny DIN?
Tak, konstrukcja gniazda przewiduje otwory montażowe pozwalające na przykręcenie go bezpośrednio do płyty montażowej za pomocą wkrętów.

4. Jaka jest maksymalna obciążalność prądowa?
Maksymalna obciążalność jednego toru prądowego wynosi 12 A przy napięciu 250 V AC.
