Gniazdo wtykowe GZ96 do przekaźników RM96 12A 300VAC IP20 | 2000543 Relpol

Alternatywny kod produktu: GZ96

Opis i Kluczowe Cechy

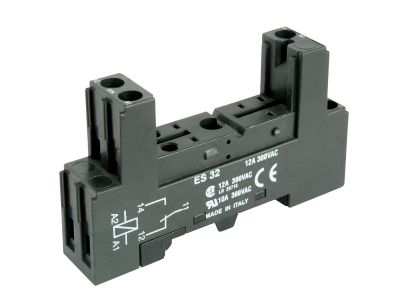

Gniazdo wtykowe GZ96 (symbol 2000543) przeznaczone do przekaźników RM96 z jednym zestykiem przełącznym (1P). Zaprojektowane z myślą o bezpieczeństwie i wygodzie instalacji – separacja obwodów cewki i styków po przeciwnych stronach obudowy minimalizuje ryzyko zakłóceń. Obciążalność toru styków wynosi 12 A przy 300 V AC, co pozwala na sterowanie odbiornikami o znacznym poborze mocy. Szerokość modułu 15,5 mm oraz kompaktowe wymiary (75 x 15,5 x 59 mm) umożliwiają oszczędność miejsca w rozdzielnicy. Kolor czarny.

• Obciążalność toru 12 A / 300 V AC: bezpieczna praca w obwodach sterowniczych i pomocniczych bez ryzyka przegrzania styków.
• Separacja obwodów cewki i styków: zaciski cewki (A1–A2) po jednej stronie, zaciski styków (11–12–14) po przeciwnej – łatwiejsze okablowanie i mniejsze ryzyko zwarć.
• Montaż na szynie 35 mm (TH35) lub płycie montażowej wkrętem M3: elastyczność instalacji w różnych typach rozdzielnic.
• Możliwość montażu modułów sygnalizacyjnych / przeciwprzepięciowych typu M…: rozszerzenie funkcjonalności bez konieczności wymiany gniazda.
• Stopień ochrony IP20: odpowiedni do zabudowy w suchych pomieszczeniach wewnątrz rozdzielnic.

Zgodność z Normami

Gniazdo wtykowe GZ96 spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada deklarację zgodności CE. Montaż i użytkowanie zgodne z dokumentacją producenta oraz przepisami bezpieczeństwa.

Zastosowanie

Gniazdo GZ96 jest dedykowane do współpracy z przekaźnikami RM96 w układach automatyki budynkowej i przemysłowej. Idealne rozwiązanie do:

• Sterowania oświetleniem, ogrzewaniem i wentylacją w systemach inteligentnego budynku.
• Przekazywania impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Separacji galwanicznej obwodów sterowniczych i wykonawczych.
• Zastosowań w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż gniazda GZ96 może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Gniazdo mocuje się na szynie TH35 (35 mm) przez zatrzaśnięcie lub na płycie montażowej za pomocą wkrętu M3 (nie jest wymagane demontowanie gniazda z szyny). Przekrój przewodów należy dobrać do prądu obciążenia i zgodnie z dokumentacją producenta. Moment dokręcania zacisków – stosownie do danych podanych w karcie katalogowej. Do gniazda należy oddzielnie zamówić obejmę wyrzutnikową MS16 (z tworzywa). Istnieje możliwość instalowania modułów sygnalizacyjnych / przeciwprzepięciowych z serii M….

FAQ

• Czy gniazdo GZ96 jest przystosowane do pracy z podświetleniem? Gniazdo nie posiada wbudowanego podświetlenia. Istnieje jednak możliwość montażu modułów sygnalizacyjnych z serii M… (np. z diodą LED), które dokupuje się osobno.
• Jaki stopień ochrony ma gniazdo GZ96? Deklarowany stopień ochrony to IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wodą. Gniazdo przeznaczone jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach.
• W jaki sposób mocowane są styki? Czy styk działa w trybie zwiernym/przełącznym? Gniazdo GZ96 jest wyposażone w zaciski dla zestyku przełącznego 1P: 11 (wspólny), 12 (rozwierny NC), 14 (zwierny NO). Tryb pracy zestyku zależy od zastosowanego przekaźnika RM96 – gniazdo jedynie zapewnia połączenia elektryczne.
