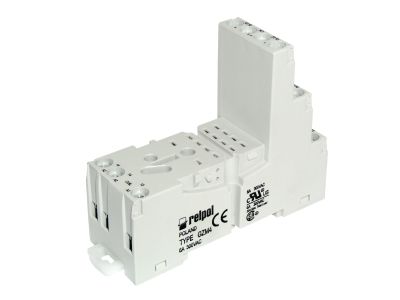

Gniazdo wtykowe, do przekaźników R4N 6A 300VAC IP20, szare, GZM4-SZARE | 857436 Relpol

Opis i Kluczowe Cechy

Gniazdo wtykowe GZM4-SZARE marki RELPOL to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami serii R4N. Produkt charakteryzuje się szerokością 27 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Kluczowym atutem konstrukcyjnym jest pełna separacja obwodów: zaciski cewki zostały umieszczone po jednej stronie, natomiast zaciski styków po przeciwnej stronie gniazda, co znacząco podnosi poziom bezpieczeństwa i ułatwia przejrzyste prowadzenie przewodów.

• Obciążalność toru: Prąd znamionowy wynosi 6 A przy napięciu 300 V AC, co pozwala na stabilną pracę w większości aplikacji sterowniczych.
• Konfiguracja zacisków: Wejście cewki obsługiwane jest przez zaciski (+)A1(13) oraz (-)A2(14), przy czym zastosowano podwójny zacisk A2 dla łatwiejszego mostkowania.
• Wyjścia stykowe: Gniazdo obsługuje cztery zestawy styków przełącznych (4P), przypisanych do konkretnych numeracji zacisków (11-12-14, 21-22-24, 31-32-34, 41-42-44).
• Modułowość: Gniazdo umożliwia instalację opcjonalnych modułów sygnalizacyjnych i przeciwprzepięciowych typu M..., co pozwala na rozbudowę funkcjonalności o diagnostykę LED lub ochronę warystorową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Stopień ochrony IP20 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Solidna konstrukcja zacisków śrubowych zapewnia trwałe połączenie elektryczne, odporne na drgania występujące w środowisku przemysłowym.

Zastosowanie

Gniazdo GZM4-SZARE znajduje szerokie zastosowanie w systemach automatyki przemysłowej, układach sterowania maszyn oraz w rozdzielnicach niskiego napięcia. Dzięki możliwości montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą dwóch wkrętów M3, jest to element niezwykle uniwersalny. Idealnie sprawdza się w aplikacjach wymagających częstej wymiany elementów wykonawczych (przekaźników) bez konieczności ingerencji w okablowanie stałe.

Wskazówki Montażowe

Montaż gniazda powinien odbywać się na szynie TS35 lub płycie montażowej. Podczas instalacji należy zwrócić uwagę na prawidłowe dokręcenie zacisków śrubowych, aby uniknąć wzrostu rezystancji przejścia. Ważne informacje montażowe:

• Akcesoria dodatkowe: Do poprawnego zabezpieczenia przekaźnika w gnieździe należy oddzielnie zamówić obejmę wyrzutnikową z tworzywa (typ GZT4-0040) lub obejmę sprężynową metalową (typ G4 1052).
• Wymiary zestawu: Przy planowaniu miejsca w rozdzielnicy należy uwzględnić wymiary całkowite. Zestaw z obejmą GZT4-0040 wynosi 75 x 27 x 82 mm, natomiast z obejmą G4 1052 wymiary to 75 x 27 x 68,6 mm.
• Okablowanie: Dzięki separacji wejść i wyjść, zaleca się prowadzenie przewodów sterowniczych i mocowych w oddzielnych korytach grzebieniowych dla zminimalizowania zakłóceń.

FAQ

• Czy gniazdo zawiera w zestawie obejmę trzymającą przekaźnik? Nie, obejmy (wyrzutnikowa GZT4-0040 lub sprężynowa G4 1052) należy dokupić oddzielnie w zależności od preferowanego sposobu blokady przekaźnika.
• Czy w gnieździe można stosować moduły LED? Tak, konstrukcja gniazda GZM4 pozwala na montaż modułów sygnalizacyjnych/przeciwprzepięciowych typu M..., które wpina się w dedykowane gniazda od strony cewki.
• Jaki jest kolor obudowy? Gniazdo wykonane jest w kolorze szarym, co ułatwia identyfikację konkretnych sekcji w rozbudowanych szafach sterowniczych.
