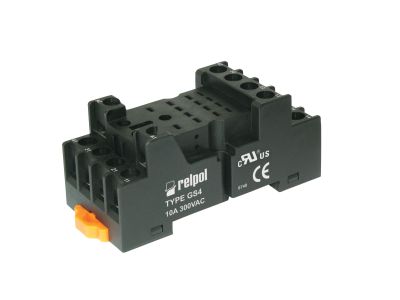

Gniazdo wtykowe, do przekaźników R4N 10A 300VAC IP20, czarne, GS4 | 2613504 Relpol

Alternatywny kod produktu: GS4 (black)

Opis i Kluczowe Cechy

Gniazdo wtykowe GS4 (nr kat. 2613504) przeznaczone do przekaźników serii R4N umożliwia szybki i pewny montaż na szynie TH35 lub płycie montażowej. Oferuje obciążalność toru 10 A przy napięciu 300 V AC, co pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków. Szerokość 30,8 mm gwarantuje oszczędność miejsca w rozdzielnicy. Stopień ochrony IP20 chroni przed dostępem do części pod napięciem w suchych pomieszczeniach.

• Obciążalność toru 10 A / 300 V AC: Bezpieczna praca w obwodach o znacznym obciążeniu – styki wytrzymują długotrwałe obciążenie bez przegrzewania.
• Montaż na szynie TH35 lub płycie montażowej (2 wkręty M3): Elastyczność instalacji – gniazdo można szybko zamocować w rozdzielnicy lub bezpośrednio na płycie.
• Szerokość 30,8 mm: Kompaktowa konstrukcja pozwala na upakowanie większej liczby modułów w ograniczonej przestrzeni szafy sterowniczej.
• Pełne oznaczenie zacisków: Zaciski cewki (A1-A2) i styków (11-44) opisane zgodnie z normą – łatwa i bezbłędna identyfikacja podczas podłączania przewodów.
• Kompatybilność z przekaźnikami serii R4N: Dedykowane gniazdo zapewnia pewne połączenie elektryczne i mechaniczne, eliminuje błędy montażowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Gniazdo wtykowe GS4 znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz układach automatyki budynkowej, gdzie wymagana jest niezawodna i szybka wymiana przekaźnika R4N.

• Sterowanie odbiornikami (np. oświetlenie, silniki, zawory) za pomocą przekaźnika R4N.
• Impulsowanie styczników, przekaźników pomocniczych oraz wejść PLC w systemach sterowania.
• Sygnalizacja stanów pracy urządzeń (np. w szafach sygnalizacyjnych).
• Automatyka budynkowa – sterowanie roletami, ogrzewaniem, klimatyzacją w oparciu o przekaźniki R4N.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Gniazdo mocuje się na szynie TH35 (35 mm) lub na płycie montażowej za pomocą dwóch wkrętów M3 (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu obciążenia (max 10 A). Moment dokręcania zacisków – stosować się do zaleceń w karcie katalogowej. Do pełnego zestawu (gniazdo + przekaźnik R4N) należy oddzielnie zamówić obejmę sprężynową GS4-0036 – jej montaż zwiększa wysokość zestawu o ok. 4 mm (łączna wysokość 69,6 mm).

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie, gniazdo GS4 nie jest wyposażone w podświetlenie. Ewentualne podświetlenie może być realizowane przez zastosowany przekaźnik (należy sprawdzić jego kartę katalogową).
• Jaki jest stopień ochrony gniazda? IP20 – gniazdo zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie jest odporne na wilgoć. Przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy gniazdo separuje obwody cewki i styków? Nie, gniazdo GS4 nie zapewnia separacji galwanicznej między obwodami. Obwody cewki (A1-A2) i torów styków mają wspólną izolację – jest to cecha konstrukcyjna, którą należy uwzględnić przy projektowaniu układu.
