Gniazdo wtykowe, do przekaźników R4N 6A 300VAC IP20, GZT4-SZARE | 856050 Relpol

Opis i Kluczowe Cechy

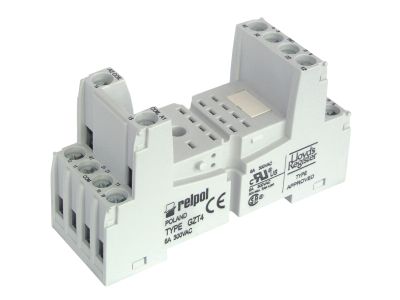

Gniazdo wtykowe GZT4-SZARE renomowanej marki RELPOL to profesjonalne rozwiązanie przeznaczone do montażu przekaźników przemysłowych z serii R4 oraz R4N. Produkt charakteryzuje się szerokością 27 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane bez separacji obwodów, co jest kluczowe przy specyficznych konfiguracjach układów automatyki. Każdy tor prądowy posiada obciążalność znamionową wynoszącą 6 A przy napięciu 300 V AC, co gwarantuje stabilną pracę nawet w wymagających warunkach przemysłowych.

• Zaciski wejściowe (cewka): Oznaczone jako (+)A1(13) oraz (-)A2(14), co ułatwia szybką identyfikację polaryzacji.
• Zaciski wyjściowe (styki): Rozbudowany układ 4-polowy obejmujący sekcje 11(9)-12(1)-14(5), 21(10)-22(2)-24(6), 31(11)-32(3)-34(7) oraz 41(12)-42(4)-44(8).
• Modułowość: Gniazdo umożliwia instalację dodatkowych modułów sygnalizacyjnych i przeciwprzepięciowych typu M..., co znacząco podnosi bezpieczeństwo i diagnostykę układu.
• Stopień ochrony: IP20, zapewniający ochronę przed dostępem do części niebezpiecznych palcem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Konstrukcja gniazda GZT4-SZARE zapewnia bezpieczną izolację i wytrzymałość dielektryczną wymaganą dla urządzeń pracujących pod napięciem do 300 V AC. Zastosowane materiały izolacyjne są odporne na starzenie i wysokie temperatury, co potwierdza zgodność z normami bezpieczeństwa dla osprzętu łączeniowego niskiego napięcia.

Zastosowanie

Gniazdo GZT4-SZARE znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem dla inżynierów i prefabrykatorów rozdzielnic, którzy poszukują niezawodnych komponentów do budowy układów sterowania oświetleniem, silnikami czy systemami HVAC. Dzięki możliwości montażu czteropolowych przekaźników R4N, gniazdo to doskonale sprawdza się w aplikacjach wymagających jednoczesnego przełączania wielu obwodów pomocniczych lub wykonawczych.

Wskazówki Montażowe

Montaż gniazda jest niezwykle elastyczny i może odbywać się na dwa sposoby: poprzez zatrzaśnięcie na standardowej szynie montażowej TS35 (szyna DIN 35 mm) lub przykręcenie do płyty montażowej za pomocą dwóch wkrętów M3. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Akcesoria: Do poprawnego zabezpieczenia przekaźnika w gnieździe należy oddzielnie zamówić obejmę wyrzutnikową z tworzywa (typ GZT4-0040) lub obejmę sprężynową metalową (typ G4 1052).
• Wymiary: Całkowita wysokość zestawu zależy od użytej obejmy – zestaw z obejmą GZT4-0040 ma wymiary 76,3 x 27 x 80 mm, natomiast z obejmą G4 1052 wymiary wynoszą 76,3 x 27 x 66,6 mm.
• Okablowanie: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zapewnić pewny styk elektryczny w zaciskach śrubowych.

FAQ

1. Czy gniazdo GZT4-SZARE posiada separację obwodów?
Nie, ten model gniazda jest wykonany w wersji bez separacji obwodów.

2. Jakie moduły dodatkowe można zamontować w tym gnieździe?
Gniazdo jest kompatybilne z modułami sygnalizacyjnymi i przeciwprzepięciowymi typu M..., które montuje się bezpośrednio w dedykowanym gnieździe modułu.

3. Czy obejma zabezpieczająca przekaźnik jest w zestawie?
Nie, obejmę (wyrzutnikową GZT4-0040 lub sprężynową G4 1052) należy dokupić oddzielnie, zależnie od wymagań danej aplikacji.
