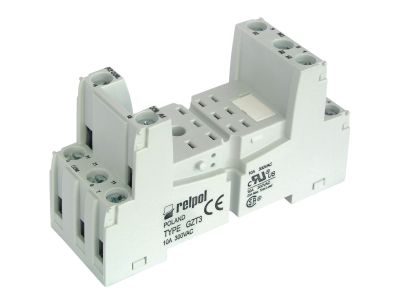

Gniazdo wtykowe, do przekaźników R3N 10A 300VAC IP20, GZT3-SZARE | 856049 Relpol

Opis i Kluczowe Cechy

Gniazdo wtykowe GZT3-SZARE to profesjonalne rozwiązanie od renomowanego producenta RELPOL, zaprojektowane z myślą o niezawodnym montażu przekaźników serii R3 oraz R3N. Produkt charakteryzuje się szerokością 27 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane bez separacji obwodów, co jest kluczowe w specyficznych konfiguracjach układów automatyki. Każdy tor prądowy posiada obciążalność znamionową wynoszącą 10 A przy napięciu 300 V AC, co gwarantuje stabilną pracę nawet przy pełnym obciążeniu przemysłowym.

• Zaciski wejściowe (cewka): Precyzyjnie oznaczone punkty przyłączeniowe (+)A1(13) oraz (-)A2(14) ułatwiają poprawną polaryzację i szybkie podłączenie sterowania.
• Zaciski wyjściowe (styki): Trzy zestawy styków przełącznych o numeracji 11(7)-12(1)-14(4), 21(8)-22(2)-24(5) oraz 31(9)-32(3)-34(6) umożliwiają budowę rozbudowanych układów logicznych.
• Modułowość: Gniazdo umożliwia instalację dodatkowych modułów sygnalizacyjnych lub przeciwprzepięciowych typu M..., co znacząco podnosi bezpieczeństwo i diagnostykę układu.
• Stopień ochrony: Cały zestaw po poprawnym montażu osiąga stopień ochrony IP 20, co zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Zastosowane materiały izolacyjne oraz konstrukcja zacisków śrubowych zapewniają trwałość połączenia elektrycznego i odporność na przebicia. Gniazdo GZT3-SZARE spełnia wymagania bezpieczeństwa dla urządzeń niskiego napięcia, co potwierdza jego przydatność do zastosowań profesjonalnych w przemyśle i budownictwie.

Zastosowanie

Gniazdo GZT3-SZARE znajduje szerokie zastosowanie w systemach automatyki przemysłowej, układach sterowania oświetleniem oraz w rozdzielnicach niskiego napięcia. Dzięki wysokiej obciążalności torów (10 A), idealnie nadaje się do sterowania elementami wykonawczymi takimi jak styczniki, elektrozawory czy sygnalizatory. Jest to element niezbędny wszędzie tam, gdzie wymagana jest szybka wymiana przekaźnika bez konieczności ingerencji w okablowanie stałe obiektu.

Wskazówki Montażowe

Montaż gniazda jest niezwykle elastyczny i może odbywać się na dwa sposoby: poprzez zatrzaśnięcie na standardowej szynie montażowej DIN 35 mm lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów o rozmiarze M3. Podczas instalacji należy pamiętać o następujących kwestiach:

• Obejmy mocujące: Do gniazda należy oddzielnie zamówić obejmę wyrzutnikową z tworzywa (typ GZT4-0040) lub obejmę sprężynową (typ G4 1052), które zabezpieczają przekaźnik przed wysunięciem w wyniku wibracji.
• Wymiary: Należy uwzględnić całkowite wymiary zestawu. Z obejmą GZT4-0040 wysokość wynosi 80 mm, natomiast z obejmą G4 1052 wysokość to 66,6 mm.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny bez uszkodzenia gwintu.

FAQ

1. Czy gniazdo GZT3-SZARE posiada separację obwodów?
Nie, ten konkretny model gniazda jest wykonany w wersji bez separacji obwodów.

2. Jakie przekaźniki pasują do tego gniazda?
Gniazdo jest dedykowane do przekaźników serii R3 oraz R3N marki RELPOL.

3. Czy w zestawie znajduje się obejma trzymająca przekaźnik?
Nie, obejmę (wyrzutnikową GZT4-0040 lub sprężynową G4 1052) należy zamówić oddzielnie, zależnie od wymagań danej aplikacji.

4. Czy mogę zamontować w gnieździe diodę sygnalizacyjną?
Tak, konstrukcja gniazda pozwala na montaż modułów sygnalizacyjnych i przeciwprzepięciowych typu M..., co ułatwia monitorowanie stanu pracy przekaźnika.
