Gniazdo wtykowe, do przekaźników R2N 6A 300VAC IP20, GZT2-SZARE | 856048 Relpol

Opis i Kluczowe Cechy

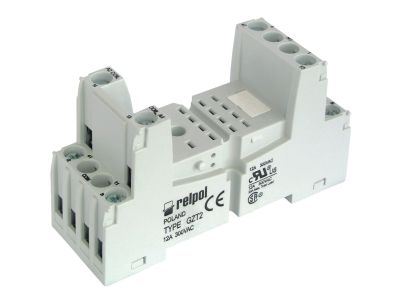

Gniazdo wtykowe GZT2-SZARE renomowanej marki RELPOL to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami serii R2 oraz R2N. Urządzenie charakteryzuje się szerokością 27 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane bez separacji obwodów, co jest kluczowe przy specyficznych konfiguracjach układów automatyki. Każdy tor prądowy posiada obciążalność znamionową wynoszącą 6 A przy napięciu 300 V AC, co gwarantuje stabilną pracę w standardowych aplikacjach przemysłowych.

• Zaciski wejściowe (cewka): Oznaczone jako (+)A1(13) oraz (-)A2(14), co ułatwia poprawną polaryzację i szybki montaż przewodów sterujących.
• Zaciski wyjściowe (styki): Przejrzysty układ 11(9)-12(1)-14(5) oraz 41(12)-42(4)-44(8) umożliwia bezbłędne podłączenie obwodów wykonawczych.
• Modułowość: Gniazdo umożliwia instalację dodatkowych modułów sygnalizacyjnych lub przeciwprzepięciowych typu M..., co znacząco podnosi bezpieczeństwo i diagnostykę układu.
• Stopień ochrony: Zestaw po poprawnym montażu zapewnia stopień ochrony IP 20, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Zastosowane materiały izolacyjne oraz konstrukcja zacisków śrubowych zapewniają trwałość połączenia elektrycznego i odporność na przebicia. Gniazdo spełnia wymagania dotyczące osprzętu do przekaźników przemysłowych, co potwierdza jego niezawodność w ciągłym trybie pracy.

Zastosowanie

Gniazdo GZT2-SZARE znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy układów sterowania, gdzie wymagana jest szybka wymiana elementu wykonawczego (przekaźnika) bez konieczności ingerencji w okablowanie stałe. Dzięki możliwości montażu na standardowej szynie 35 mm (DIN) lub bezpośrednio na płycie montażowej za pomocą dwóch wkrętów M3, produkt jest niezwykle uniwersalny i adaptowalny do różnych warunków instalacyjnych.

Wskazówki Montażowe

Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Mocowanie: Gniazdo można zatrzasnąć na szynie TS35 lub przykręcić do podłoża wkrętami M3.
• Akcesoria dodatkowe: Do poprawnego zabezpieczenia przekaźnika w gnieździe należy oddzielnie zamówić obejmę wyrzutnikową z tworzywa (typ GZT4-0040) lub obejmę sprężynową (typ G4 1052).
• Wymiary: Należy uwzględnić całkowitą wysokość zestawu. Z obejmą GZT4-0040 wymiary wynoszą 76,3 x 27 x 80 mm, natomiast z obejmą G4 1052 wysokość zestawu to 66,6 mm.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się złączy.

FAQ

1. Czy gniazdo posiada separację obwodów?
Nie, model GZT2-SZARE jest konstrukcją bez separacji obwodów.

2. Jakie przekaźniki pasują do tego gniazda?
Gniazdo jest dedykowane do przekaźników serii R2 oraz R2N marki RELPOL.

3. Czy obejma zabezpieczająca jest w zestawie?
Nie, obejmę (np. GZT4-0040 lub G4 1052) należy dokupić osobno w zależności od potrzeb aplikacji.

4. Czy w gnieździe można zamontować diodę sygnalizacyjną?
Tak, gniazdo jest przystosowane do montażu modułów sygnalizacyjnych i przeciwprzepięciowych typu M....
