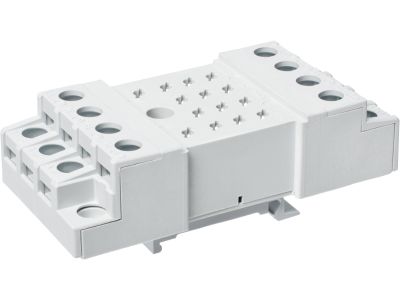

Gniazdo wtykowe, do przekaźników R15 4P 10A 250VAC IP20, szare, GZ14U | 592027 Relpol

Opis i Kluczowe Cechy

Gniazdo wtykowe GZ14U to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami przemysłowymi serii R15 4P marki RELPOL. Produkt charakteryzuje się solidną konstrukcją w kolorze szarym o szerokości 46 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane bez separacji obwodów, co jest kluczowe w specyficznych aplikacjach automatyki przemysłowej. Każdy tor prądowy posiada obciążalność znamionową wynoszącą 10 A przy napięciu 250 V AC, co gwarantuje bezpieczną pracę nawet przy znacznych obciążeniach indukcyjnych i rezystancyjnych.

• Zaciski wejściowe (cewka): Precyzyjnie oznaczone punkty przyłączeniowe (+)A1(13) oraz (-)A2(14) ułatwiają poprawną polaryzację i szybki montaż przewodów sterujących.
• Zaciski wyjściowe (styki): Gniazdo obsługuje cztery pary styków przełącznych (4P), z czytelną numeracją zacisków: 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11).
• Wymiary gabarytowe: Kompaktowa obudowa o wymiarach 81 x 46 x 31 mm pozwala na gęstą zabudowę aparatury.
• Stopień ochrony: Cały zestaw po poprawnym montażu spełnia wymagania normy IP 20, co zapewnia ochronę przed dotykiem palcem części pod napięciem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Gniazdo GZ14U spełnia normy bezpieczeństwa dotyczące osprzętu do przekaźników przemysłowych, co potwierdza jego niezawodność w ciągłej pracy. Zastosowane materiały izolacyjne posiadają odpowiednią odporność termiczną i mechaniczną, co jest niezbędne w środowiskach przemysłowych narażonych na wibracje i zmienne temperatury.

Zastosowanie

Gniazdo GZ14U znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem dla inżynierów i prefabrykatorów rozdzielnic, którzy poszukują sprawdzonych rozwiązań do sterowania silnikami, oświetleniem czy układami grzewczymi. Dzięki obsłudze przekaźników R15 4P, gniazdo to pozwala na jednoczesne przełączanie czterech niezależnych obwodów, co znacząco upraszcza logikę sterowania w rozbudowanych maszynach i liniach produkcyjnych.

Wskazówki Montażowe

Montaż gniazda odbywa się na standardowej szynie montażowej 35 mm (szyna DIN), co zapewnia stabilność i łatwość instalacji. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Obejma sprężynowa: Do gniazda należy oddzielnie zamówić obejmę typu GZ14 0737. Jest ona niezbędna do pewnego zamocowania przekaźnika w gnieździe, szczególnie w miejscach narażonych na drgania. Zastosowanie obejmy zwiększa wysokość zestawu o około 4 mm (całkowita wysokość zestawu wynosi wtedy 89,5 mm).
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić trwały styk i uniknąć poluzowania połączenia pod wpływem czasu.
• Przestrzeń: Należy zachować odpowiednie odstępy między gniazdami, aby umożliwić swobodną cyrkulację powietrza wokół przekaźników pracujących pod pełnym obciążeniem.

FAQ

1. Czy gniazdo GZ14U posiada separację obwodów?
Nie, model GZ14U jest wersją bez separacji obwodów, co należy uwzględnić przy projektowaniu schematu połączeń.

2. Czy obejma sprężynowa znajduje się w zestawie?
Nie, obejmę sprężynową typu GZ14 0737 należy dokupić osobno. Jest ona kluczowym elementem zabezpieczającym przekaźnik przed wypadnięciem.

3. Jakie są wymiary kompletnego zestawu z przekaźnikiem?
Kompletny zestaw składający się z gniazda GZ14U, przekaźnika R15 4P oraz obejmy GZ14 0737 posiada wymiary 81 x 46 x 89,5 mm.
