Gniazdo wtykowe, do przekaźników R15 4P 10A 250VAC IP20, szare, GZ14 | 592022 Relpol

Alternatywny kod produktu: GZ14

Opis i Kluczowe Cechy

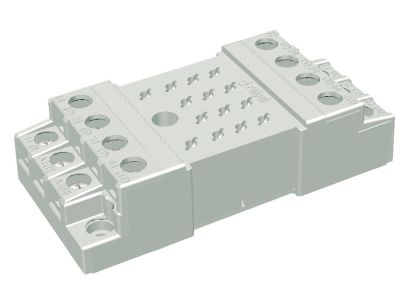

Gniazdo wtykowe GZ14 (symbol 592022) przeznaczone jest do współpracy z przekaźnikami serii R15 4P w wersji do gniazd. Oferuje obciążalność toru 10 A przy napięciu 250 V AC, co zapewnia bezpieczną pracę w typowych obwodach sterowania bez ryzyka przeciążenia styków. Szerokość gniazda wynosi 46 mm, co ułatwia integrację w standardowych rozdzielnicach.

• Obciążalność 10 A / 250 V AC: Gwarantuje niezawodne przewodzenie prądu w obwodach sterowniczych i sygnalizacyjnych bez ryzyka przegrzania.
• 4 pary styków (4P): Umożliwia przełączanie do czterech niezależnych obwodów, co zwiększa elastyczność okablowania w szafach sterowniczych.
• Kompatybilność z przekaźnikami R15 4P: Gwarantuje szybki montaż i łatwą wymianę przekaźnika bez konieczności demontażu okablowania.
• Montaż na płycie montażowej za pomocą dwóch wkrętów M3: Zapewnia stabilne i trwałe mocowanie w rozdzielnicach oraz szafach sterowniczych.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem części znajdujących się pod napięciem i przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm, co jest standardem w suchych pomieszczeniach.

Zgodność z Normami

Gniazdo GZ14 spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności, co potwierdza oznaczenie CE. Produkt został zaprojektowany zgodnie z powszechnie uznanymi standardami branży elektrycznej, takimi jak DIN, co zapewnia jego niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Gniazdo wtykowe GZ14 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie podłączenie i wymiana przekaźników R15 4P. Sprawdza się w układach sterowania i automatyki.

• Sterowanie odbiornikami w rozdzielnicach elektrycznych i szafach sterowniczych.
• Impulsy do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanu urządzeń w układach alarmowych i wizualizacyjnych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, klimatyzacją.

Wskazówki Montażowe

Montaż gniazda GZ14 może być wykonywany wyłącznie przez uprawniony personel z kwalifikacjami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Gniazdo mocuje się na płycie montażowej za pomocą dwóch wkrętów M3 zgodnie z wytycznymi producenta. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany co najmniej 1,5 mm² dla 10 A). Po zmontowaniu zestawu z przekaźnikiem R15 oraz obejmą sprężynową GZ14 0737 (dostępną osobno) wysokość całkowita wynosi 81 mm.

FAQ

• Czy gniazdo GZ14 jest kompatybilne z przekaźnikami innych serii? Gniazdo jest dedykowane wyłącznie do przekaźników R15 4P w wersji do gniazd. Użycie innych modeli może skutkować nieprawidłowym połączeniem lub uszkodzeniem styków.
• Czy gniazdo posiada podświetlenie LED? Nie, gniazdo GZ14 nie jest wyposażone w diodę LED – funkcja podświetlenia może być zrealizowana przez odpowiedni przekaźnik wyposażony w moduł LED (do nabycia osobno).
• Jaki jest stopień ochrony IP gniazda? Stopień ochrony wynosi IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, brak ochrony przed wilgocią. Gniazdo przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
