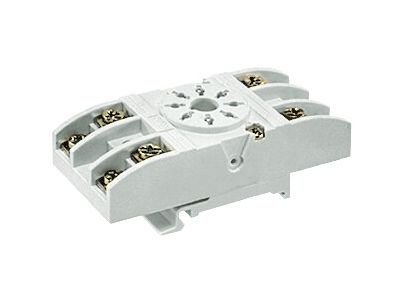

Gniazdo wtykowe, do przekaźników R15 2P 10A 300VAC IP20, szare, GZU8 | 592031 Relpol

Alternatywny kod produktu: GZU8

Opis i Kluczowe Cechy

Gniazdo wtykowe GZU8 (symbol 592031) przeznaczone do przekaźników serii R15 2P. Umożliwia szybki montaż i wymianę przekaźnika bez potrzeby odkręcania przewodów. Parametry toru styków: 10 A / 300 V AC gwarantują bezpieczną pracę w obwodach sterowniczych i automatyce budynkowej. Kompaktowa obudowa o szerokości 35,5 mm oszczędza miejsce na szynie DIN TH35. Stopień ochrony IP20 zapewnia ochronę przed ciałami stałymi przy zabudowie w rozdzielnicy.

• Obciążalność toru 10 A / 300 V AC: pozwala na bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków.
• Dedykowane do przekaźników R15 2P (wersja do gniazd): gwarantuje pewne połączenie elektryczne i mechaniczną kompatybilność.
• Wyraźne oznaczenie zacisków: wejście cewki: (+)\;A1(2) – (-)\;A2(7); wyjście styków: 11(1)-12(4)-14(3); 21(8)-22(5)-24(6) – ułatwia podłączenie i zmniejsza ryzyko pomyłek.
• Montaż na szynie TH35 o szerokości 35,5 mm: szybka instalacja w standardowych rozdzielnicach modułowych.
• Brak separacji obwodów w gnieździe: konstrukcja bez bariery galwanicznej między cewką a stykami – należy uwzględnić podczas projektowania układu.

Zgodność z Normami

Gniazdo GZU8 spełnia wymagania europejskich norm oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z powszechnie przyjętymi standardami dla aparatury modułowej, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo wtykowe GZU8 znajduje zastosowanie wszędzie tam, gdzie wymagana jest łatwa wymiana przekaźnika R15 2P w szafie sterowniczej lub rozdzielnicy.

• Sterowanie siłownikami, stycznikami i napędami w automatyce budynkowej.
• Przekazywanie impulsów sterujących do przekaźników pomocniczych lub PLC.
• Sygnalizacja stanu urządzeń (w obwodach bez separacji galwanicznej).
• Zabudowa w szafach sterowniczych maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż i demontaż gniazda powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo mocuje się na szynie TH35 (DIN) – wskazane jest zatrzaśnięcie zatrzasku. Przekrój przewodów dopasuj do obciążenia prądowego (min. 1,5 mm² dla 10 A). Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Do zachowania pełnej wysokości zestawu z przekaźnikiem R15 wymagana jest oddzielna obejma sprężynowa GZU 1052 (zwiększa wysokość o ok. 4 mm).

FAQ

• Czy gniazdo GZU8 zawiera obejmę sprężynową? Nie, obejmę GZU 1052 należy zamówić oddzielnie – zapewnia ona stabilne mocowanie przekaźnika w gnieździe.
• Czy mogę użyć gniazda z przekaźnikiem innej serii niż R15? Gniazdo zaprojektowano wyłącznie dla przekaźników R15 2P (wersja do gniazd). Inne modele nie będą mechanicznie pasować.
• Jaki stopień ochrony ma gniazdo? IP20 – chroni przed dostępem do części czynnych palcem i małymi ciałami stałymi, zalecane do zabudowy w rozdzielnicy.
