Gniazdo wtykowe, do przekaźnika R2M, do obwodu drukowanego, S2M | 592065 Relpol

Alternatywny kod produktu: S2M

Opis i Kluczowe Cechy

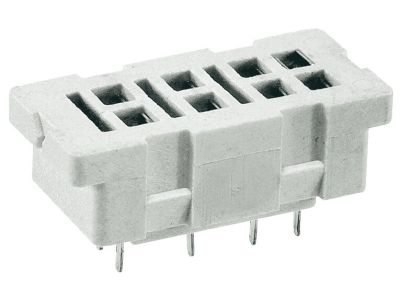

Gniazdo wtykowe S2M (symbol 592065) przeznaczone jest do montażu przekaźnika R2M na obwodzie drukowanym. Kompaktowe wymiary 29,6×14×10,5 mm umożliwiają gęstą zabudowę w szafach sterowniczych i na płytkach PCB. Uwaga: do prawidłowego montażu należy osobno zamówić obejmę G4 1050.

• Kompatybilność z przekaźnikiem R2M: dedykowane gniazdo zapewnia szybki montaż i pewne połączenie elektryczne z przekaźnikami serii R2M.
• Montaż na płytce drukowanej (PCB): konstrukcja przystosowana do lutowania w obwodzie drukowanym, co oszczędza miejsce i upraszcza integrację w układzie.
• Niewielkie gabaryty (29,6×14×10,5 mm): małe wymiary pozwalają na gęste upakowanie w rozdzielnicach i szafach automatyki bez marnowania przestrzeni.
• Wymagana obejma G4 1050 (sprzedawana oddzielnie): dodatkowe mocowanie zwiększa stabilność gniazda w aplikacjach narażonych na wibracje.

Zgodność z Normami

Gniazdo wtykowe S2M zaprojektowano zgodnie z ogólnie przyjętymi normami europejskimi dla osprzętu elektronicznego. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi wymaganiami. Szczegółowych numerów norm producent nie podał.

Zastosowanie

Gniazdo wtykowe S2M znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne połączenie przekaźników R2M z płytką drukowaną.

• Sterowanie odbiornikami za pomocą przekaźników R2M montowanych na PCB.
• Impulsy do styczników, przekaźników lub PLC – gniazdo zapewnia stabilne połączenie sygnałów sterujących.
• Sygnalizacja stanów w szafach sterowniczych i pulpitach operatorskich.
• Automatyka budynkowa – praca w centralach alarmowych, systemach HVAC i innych układach sterowania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Gniazdo przeznaczone jest do lutowania w obwodzie drukowanym – należy dobrać odpowiednią temperaturę i czas lutowania. Przekrój przewodów (jeśli stosowane) dobierz do obciążenia. Zaleca się stosowanie obejmy G4 1050 (sprzedawana oddzielnie) dla dodatkowego mocowania. Moment dokręcania – zgodnie z dokumentacją producenta przekaźnika R2M.

FAQ

• Czy gniazdo jest przystosowane do podświetlenia? Gniazdo S2M nie posiada zintegrowanego podświetlenia. Ewentualną diodę sygnalizacyjną należy dodać zewnętrznie.
• Jaki jest stopień ochrony gniazda? Producent nie podał stopnia ochrony IP. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się IP20, jednak zawsze należy sprawdzić warunki środowiskowe.
• Czy gniazdo działa w trybie styku NO/NC? Gniazdo jest pasywne – jego funkcję określa użyty przekaźnik R2M. Gniazdo służy wyłącznie do podłączenia elektrycznego.
