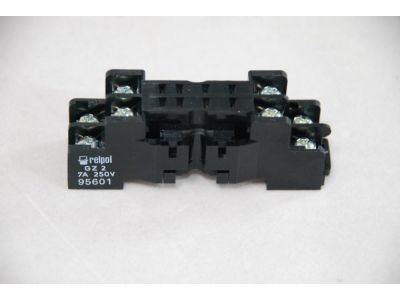

Gniazdo wtykowe, do przekaźnika R2M 7A 250VAC IP20, GZ2 | 2000553 Relpol

Opis i Kluczowe Cechy

Gniazdo wtykowe GZ2 marki RELPOL to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami miniaturowymi serii R2M. Produkt charakteryzuje się kompaktową konstrukcją o szerokości zaledwie 20 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach elektrycznych. Gniazdo zostało zaprojektowane z myślą o pracy przy obciążeniu znamionowym toru wynoszącym 7 A przy napięciu 250 V AC, co czyni je idealnym komponentem do systemów automatyki przemysłowej.

• Zaciski wejściowe (cewka): Wyraźnie oznaczone punkty przyłączeniowe (+)A1(13) oraz (-)A2(14) ułatwiają poprawną polaryzację i szybki montaż przewodów sterujących.
• Konfiguracja styków: Gniazdo obsługuje dwa tory styków przełącznych z zaciskami wyjściowymi 11(9)-12(1)-14(5) oraz 21(12)-22(4)-24(8), co zapewnia wszechstronność w budowaniu układów logicznych.
• Stopień ochrony IP20: Obudowa zapewnia ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.
• Wymiary: Kompaktowe gabaryty 65,2 x 20 x 25 mm pozwalają na gęstą zabudowę aparatury.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta RELPOL, co gwarantuje niezawodność w wymagających warunkach przemysłowych. Gniazdo spełnia normy bezpieczeństwa dotyczące osprzętu elektroinstalacyjnego, a zastosowane materiały izolacyjne zapewniają odpowiednią wytrzymałość dielektryczną. Stopień ochrony IP20 jest zgodny z normą PN-EN 60529, co potwierdza bezpieczeństwo użytkowania wewnątrz obudów sterowniczych.

Zastosowanie

Gniazdo GZ2 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i systemach automatyki. Jest kluczowym elementem w:

• Układach sterowania maszyn i urządzeń, gdzie wymagana jest separacja galwaniczna sygnałów.
• Szafach rozdzielczych niskiego napięcia jako element pośredniczący w sterowaniu odbiornikami o poborze prądu do 7 A.
• Systemach BMS (Building Management System) do sterowania oświetleniem lub napędami rolet.
• Aplikacjach przemysłowych wymagających szybkiej wymiany elementu wykonawczego (przekaźnika) bez konieczności ingerencji w okablowanie stałe.

Wskazówki Montażowe

Gniazdo oferuje dwie elastyczne metody montażu: na standardowej szynie montażowej DIN 35 mm (zgodnie z EN 60715) lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów o rozmiarze M4. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Obejma wyrzutowa: Do poprawnego zabezpieczenia przekaźnika R2M w gnieździe należy oddzielnie zamówić obejmę typu GZ2 1060. W zestawie z gniazdem dostarczane są dwa uchwyty GZ2 1111 służące do jej zaczepienia.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przestrzeń: Całkowita wysokość zestawu (gniazdo + przekaźnik + obejma) wynosi 60 mm, co należy uwzględnić przy planowaniu głębokości obudowy.

FAQ

1. Czy gniazdo GZ2 zawiera w zestawie obejmę zabezpieczającą przekaźnik?
Nie, obejmę typu GZ2 1060 należy zamówić oddzielnie. Gniazdo posiada jednak w komplecie dwa uchwyty GZ2 1111 niezbędne do jej zamontowania.

2. Jakie jest maksymalne obciążenie prądowe dla tego gniazda?
Maksymalna obciążalność toru wynosi 7 A przy napięciu znamionowym 250 V AC.

3. Czy gniazdo można zamontować inaczej niż na szynie DIN?
Tak, konstrukcja gniazda umożliwia montaż na płaskiej powierzchni (płycie montażowej) za pomocą dwóch wkrętów M4.
