Gniazdo wtykowe, do przekaźnika R15 3P 10A 250VAC IP20, GZU11 | 592035 Relpol

Opis i Kluczowe Cechy

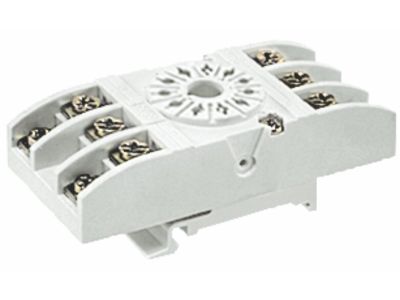

Gniazdo wtykowe GZU11 to profesjonalne rozwiązanie dedykowane do montażu przekaźników przemysłowych serii R15 3P (wersja do gniazd) marki RELPOL. Produkt charakteryzuje się solidną konstrukcją w kolorze szarym o szerokości 35,5 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Gniazdo zostało zaprojektowane bez separacji obwodów, co jest kluczowe przy specyficznych konfiguracjach układów automatyki.

• Wysoka obciążalność: Każdy tor prądowy gniazda posiada obciążalność znamionową wynoszącą 10 A przy napięciu 250 V AC, co gwarantuje bezpieczną pracę z obciążeniami o znacznej mocy.
• Precyzyjne zaciski: Wejście cewki obsługiwane jest przez zaciski (+)A1(2) oraz (-)A2(10), natomiast wyjścia styków przełącznych są wyraźnie oznaczone jako 11(1)-12(4)-14(3), 21(6)-22(5)-24(7) oraz 31(11)-32(8)-34(9), co minimalizuje ryzyko błędów podczas krosowania.
• Kompaktowe wymiary: Obudowa o wymiarach 82 x 35,5 x 25,7 mm zapewnia stabilność mechaniczną przy zachowaniu niewielkiego profilu głębokości.
• Stopień ochrony: Cały zestaw po poprawnym montażu spełnia wymagania stopnia ochrony IP 20, chroniąc przed dostępem do części niebezpiecznych palcem.

Zgodność z Normami

Gniazdo GZU11 zostało wyprodukowane zgodnie z rygorystycznymi normami jakościowymi obowiązującymi w branży elektro-technicznej. Jako produkt renomowanej marki RELPOL, spełnia standardy bezpieczeństwa dotyczące osprzętu do przekaźników elektromagnetycznych, co potwierdza jego niezawodność w aplikacjach przemysłowych. Zastosowane materiały izolacyjne są odporne na starzenie i zapewniają odpowiednią wytrzymałość dielektryczną między obwodami.

Zastosowanie

Produkt znajduje szerokie zastosowanie w systemach automatyki przemysłowej, budynkowej oraz w układach sterowania procesami technologicznymi. Jest idealnym wyborem dla:

• Prefabrykatorów rozdzielnic: Dzięki standardowemu montażowi na szynie DIN 35 mm.
• Utrzymania ruchu: Umożliwia szybką wymianę przekaźnika R15 bez konieczności ingerencji w okablowanie stałe.
• Systemów sterowania: Gdzie wymagane jest pewne połączenie elektryczne dla przekaźników o trzech stykach przełącznych (3P).

Wskazówki Montażowe

Montaż gniazda GZU11 powinien odbywać się na standardowej szynie montażowej 35 mm (szyna DIN). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Ważna uwaga techniczna: Do poprawnego zabezpieczenia przekaźnika w gnieździe należy oddzielnie zamówić obejmę sprężynową typu GZU 1052. Zastosowanie obejmy zwiększa wysokość całkowitą zestawu (gniazdo + przekaźnik) o około 4 mm, osiągając wymiar końcowy 82 x 35,5 x 84,1 mm. Należy przewidzieć odpowiedni odstęp w korytkach grzebieniowych na tę wysokość.

FAQ

• Czy gniazdo GZU11 posiada separację obwodów? Nie, model GZU11 jest wersją bez separacji obwodów.
• Jaki przekaźnik pasuje do tego gniazda? Gniazdo jest dedykowane do przekaźników RELPOL serii R15 w wersji 3P (trzystykowej).
• Czy obejma montażowa jest w zestawie? Nie, obejmę sprężynową GZU 1052 należy dokupić osobno jako akcesorium zabezpieczające przekaźnik przed wypadnięciem, np. pod wpływem drgań.
• Jaki jest stopień ochrony gniazda? Gniazdo wraz z zamontowanym przekaźnikiem posiada stopień ochrony IP 20.
