Gniazdo wtykowe do obwodów drukowanych do RM84, RM85, RM87L, RM87P, RM83, czarne, GD50 czarne | 2613510 Relpol

Alternatywny kod produktu: GD50 (black)

Opis i Kluczowe Cechy

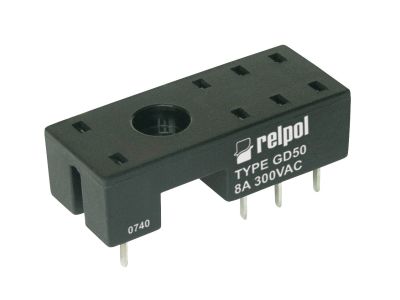

Gniazdo wtykowe do obwodów drukowanych o symbolu 2613510 (seria GD50) dedykowane jest do przekaźników elektromagnetycznych serii RM84, RM85, RM87L, RM87P oraz RM83. Wykonane w kolorze czarnym, o kompaktowych wymiarach 31 x 13 x 9 mm i rastrze 5 mm, zapewnia pewne połączenie elektryczne oraz łatwość projektowania ścieżek na płytce drukowanej. Przeznaczone do montażu przewlekanego (THT) – niezawodne rozwiązanie w systemach automatyki przemysłowej i budynkowej.

• Kompatybilność z przekaźnikami RM84, RM85, RM87L, RM87P, RM83: Uniwersalne gniazdo pasujące do pięciu popularnych serii przekaźników, co upraszcza magazynowanie i dobór komponentów.
• Raster 5 mm: Standardowy rozstaw wyprowadzeń ułatwia projektowanie płytek drukowanych oraz zapewnia powtarzalność montażu w produkcji seryjnej.
• Kompaktowe wymiary 31 x 13 x 9 mm: Oszczędność miejsca na PCB przy zachowaniu czytelnego rozmieszczenia styków.
• Konstrukcja wtykowa do obwodów drukowanych (THT): Stabilne połączenie mechaniczne i elektryczne dzięki lutowaniu w otworach płytki.
• Czarna obudowa: Ułatwia identyfikację wizualną w zestawie z przekaźnikami oraz chroni przed przypadkowym zwarciem.

Zgodność z Normami

Gniazdo zostało zaprojektowane zgodnie z wymaganiami europejskimi dla osprzętu łączeniowego do obwodów drukowanych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Gniazdo wtykowe GD50 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe w montażu połączenie przekaźników z płytką drukowaną. Idealnie sprawdza się w:

• Układach automatyki przemysłowej – sterowanie siłownikami, zaworami, silnikami.
• Systemach sterowania oświetleniem i ogrzewaniem w inteligentnych budynkach.
• Przemysłowych sterownikach PLC oraz modułach wejść/wyjść – szybkie podłączanie przekaźników sygnałowych.
• Aplikacjach zabezpieczeń i sygnalizacji – separacja galwaniczna obwodów sterujących.

Wskazówki Montażowe

Montaż gniazda na płytce drukowanej oraz podłączanie przekaźników powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Gniazdo przeznaczone jest do lutowania w otwory metalizowane (THT). Zachowaj zalecany przez producenta czas i temperaturę lutowania – typowo 260–280°C przez maks. 5 sekund na wyprowadzenie. Po lutowaniu sprawdź brak zwarć i poprawność połączeń. Przekrój wyprowadzeń oraz raster 5 mm są dostosowane do standardowych płytek uniwersalnych.

FAQ

• Czy gniazdo jest przystosowane do automatyki budynkowej? Tak, dzięki kompatybilności z przekaźnikami serii RM84–RM83 gniazdo może być stosowane w systemach KNX, sterownikach oświetlenia czy ogrzewania.
• Jaki jest raster wyprowadzeń? Raster (odległość między rzędami nóżek) wynosi 5 mm, co jest standardem w przekaźnikach sygnałowych i pozwala na łatwe projektowanie PCB.
• Jakie są wymiary gniazda? Wymiary zewnętrzne: 31 mm długości, 13 mm szerokości i 9 mm wysokości. Dzięki nim gniazdo zajmuje niewiele miejsca na płytce drukowanej.
