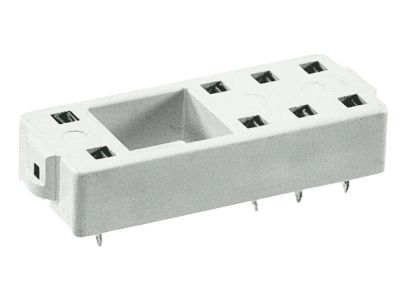

Gniazdo wtykowe do obwodów drukowanych do przekaźników RM84, RM85, RM87L, RM87P, PW80 | 592066 Relpol

Alternatywny kod produktu: PW80

Opis i Kluczowe Cechy

Gniazdo wtykowe do obwodów drukowanych (symbol 592066) dedykowane do przekaźników serii RM84, RM85, RM87L, RM87P oraz PW80. Dzięki rasterowi 5 mm i kompaktowym wymiarom 34,6 x 12,9 x 6,6 mm pozwala na pewne połączenie w standardowych układach PCB. Obciążalność toru 8 A przy 250 V AC gwarantuje bezpieczne przenoszenie sygnałów i małych mocy w aplikacjach automatyki.

• Obciążalność 8 A / 250 V AC: niezawodne przewodzenie prądu bez ryzyka przegrzania styków w typowych obwodach sterowania.
• Raster 5 mm: zgodność z popularnym rozstawem wyprowadzeń, ułatwia projektowanie i montaż na płytce drukowanej.
• Wymiary 34,6 x 12,9 x 6,6 mm: oszczędność miejsca na PCB, możliwość stosowania w ciasnych rozdzielnicach i szafach sterowniczych.
• Kompatybilność z przekaźnikami RM84, RM85, RM87L, RM87P, PW80: uniwersalne rozwiązanie dla popularnych serii przekaźników, eliminuje potrzebę dopasowywania różnych gniazd.
• Konstrukcja przystosowana do obwodów drukowanych: stabilne połączenie lutowane, odporne na wibracje i zapewniające długotrwałą łączność.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczony do montażu w obwodach niskiego napięcia zgodnie z zasadami dobrej praktyki inżynierskiej i obowiązującymi przepisami.

Zastosowanie

Gniazdo wtykowe 592066 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe podłączenie przekaźników sygnałowych na płytce drukowanej.

• Montaż przekaźników w sterownikach PLC i modułach automatyki budynkowej.
• Realizacja obwodów sygnalizacji, sterowania silnikami oraz zaworami w instalacjach przemysłowych.
• Zastosowanie w układach zasilania małych odbiorników (np. styczników pomocniczych) wymagających izolacji galwanicznej.
• Wymiana lub rozbudowa istniejących systemów opartych na przekaźnikach serii RM84, RM85, RM87L, RM87P i PW80.

Wskazówki Montażowe

Montaż gniazda na obwodzie drukowanym oraz podłączanie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP, po uprzednim odłączeniu napięcia zasilającego. Należy stosować się do zaleceń producenta przekaźnika dotyczących danych znamionowych oraz przekroju ścieżek PCB. Lutowanie przeprowadzić zgodnie z wymaganiami technicznymi (temperatura, czas) dla elementów przewlekanych. Przed uruchomieniem systemu sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie, gniazdo 592066 nie jest wyposażone w diodę sygnalizacyjną – służy wyłącznie jako podstawa mechaniczna i elektryczna dla przekaźnika.
• Jaki stopień ochrony IP ma to gniazdo? Produkt jest przeznaczony do zabudowy wewnątrz obudowy (np. rozdzielnicy), nie posiada samodzielnego stopnia ochrony IP. Izolację zapewnia obudowa zewnętrzna systemu.
• Czy można stosować gniazdo z przekaźnikami innych producentów? Gniazdo zaprojektowano specjalnie dla przekaźników serii RM84, RM85, RM87L, RM87P oraz PW80. Stosowanie z innymi typami może skutkować niezgodnością wymiarową lub nieprawidłowym połączeniem elektrycznym.
