Gniazdo wtykowe do obwodów drukowanych do przekaźnika R4N, SU4D | 592049 Relpol

Alternatywny kod produktu: SU4D

Opis i Kluczowe Cechy

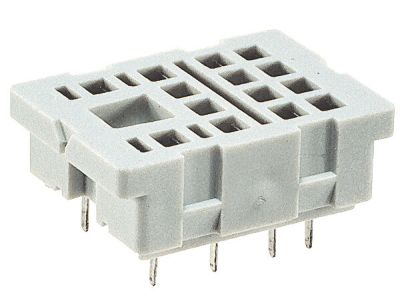

Gniazdo wtykowe do obwodów drukowanych o symbolu 592049 przeznaczone jest do współpracy z przekaźnikami serii R4N. Dzięki niewielkim wymiarom 29,6 x 21,5 x 11 mm umożliwia oszczędność miejsca na płytce PCB, jednocześnie zapewniając pewne połączenie elektryczne. Obciążalność toru wynosi 6 A przy napięciu 250 V AC, co pozwala na bezpieczne sterowanie obwodami o umiarkowanym poborze mocy.

• Obciążalność 6 A / 250 V AC: Zapewnia niezawodne przewodzenie prądu w typowych obwodach sterowania i sygnalizacji bez ryzyka przegrzania styków.
• Wymiary 29,6 x 21,5 x 11 mm: Kompaktowa konstrukcja ułatwia gęste upakowanie elementów na płytce drukowanej, oszczędzając cenną powierzchnię montażową.
• Dedykowane do przekaźników R4N: Idealne dopasowanie mechaniczne i elektryczne – gwarancja stabilnego kontaktu i łatwy montaż w systemach automatyki.
• Konstrukcja wtykowa do PCB: Umożliwia szybki montaż bez użycia dodatkowych przewodów, redukując liczbę połączeń i zwiększając niezawodność układu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony jest do stosowania w obwodach niskiego napięcia zgodnie z dyrektywą niskonapięciową.

Zastosowanie

Gniazdo wtykowe 592049 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie przekaźnika R4N z płytką drukowaną. Sprawdza się w układach automatyki przemysłowej oraz systemach sterowania budynków.

• Montaż przekaźników R4N na płytkach PCB w szafach sterowniczych i rozdzielnicach.
• Budowa układów logicznych i sekwencyjnych w automatyce maszyn – sterowanie stycznikami, siłownikami lub sygnalizacją.
• Realizacja obwodów sygnalizacji i alarmów w systemach bezpieczeństwa i kontroli dostępu.
• Integracja z modułami PLC jako interfejs wyjściowy do odbiorników niskiego napięcia.

Wskazówki Montażowe

Montaż gniazda wtykowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Gniazdo przeznaczone jest do lutowania na płytce drukowanej – zaleca się stosowanie topnika dedykowanego dla elektroniki oraz temperatury lutowania zgodnej z wytycznymi producenta. Przekrój ścieżek PCB należy dobrać do prądu 6 A, aby uniknąć przegrzewania. Przed włożeniem przekaźnika sprawdź poprawność polaryzacji oraz brak mechanicznych uszkodzeń listwy.

FAQ

• Czy gniazdo jest przystosowane do podświetlenia? Gniazdo nie posiada wbudowanego podświetlenia ani obwodu LED. W przypadku potrzeby sygnalizacji należy zastosować odpowiednie moduły lub przekaźniki z diodą.
• Jaki jest stopień ochrony tego gniazda? Stopień ochrony IP nie został podany w danych technicznych. W typowych zastosowaniach na płytce PCB w szafie sterowniczej środowisko sucha i brak zapylenia jest wystarczający (odpowiednik IP20).
• Czy gniazdo nadaje się do montażu na szynie DIN? Nie – gniazdo 592049 przeznaczone jest wyłącznie do montażu na płytce drukowanej (PCB) poprzez lutowanie. Do montażu na szynie TH35 przewidziane są dedykowane podstawki przekaźnikowe z zaciskami.
