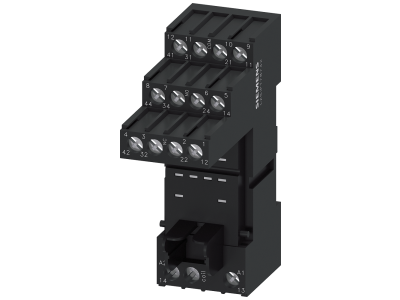

Gniazdo wtykowe dla przekaźnika PT 4 zestyki przełączne z zaciskiem śrubowym | LZS:PT78742 Siemens

Alternatywny kod produktu: LZS:PT78742

Opis i Kluczowe Cechy

Gniazdo wtykowe LZS:PT78742 przeznaczone jest dla przekaźników PT, wyposażone w 4 zestawy styków przełącznych oraz zaciski śrubowe. Konstrukcja zapewnia pewne i trwałe połączenie przewodów, a separacja logiczna zwiększa niezawodność układów sterowania. Gniazdo kompatybilne z przekaźnikami serii SIRIUS, co ułatwia rozbudowę i wymianę elementów w szafach sterowniczych.

• 4 zestawy styków przełącznych: Umożliwiają sterowanie wieloma niezależnymi obwodami (np. sygnalizacją, odbiornikami) z jednego przekaźnika, zwiększając funkcjonalność systemu.
• Zacisk śrubowy: Zapewnia trwałe i pewne połączenie przewodów, odporne na wibracje i drgania w warunkach przemysłowych.
• Separacja logiczna: Gwarantuje izolację między obwodami sterowania i obciążenia, redukując ryzyko zakłóceń i zwiększając bezpieczeństwo.
• Kompatybilność z przekaźnikami PT SIRIUS: Umożliwia szybki montaż na szynie TH35 oraz łatwą wymianę przekaźnika bez naruszania okablowania.
• Przyłącze śrubowe: Ułatwia prace instalacyjne i serwisowe – szybkie dokręcanie bez specjalistycznych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Gniazdo wtykowe zaprojektowano zgodnie z zasadami bezpieczeństwa elektrycznego oraz standardami branżowymi dla przemysłowych systemów automatyki.

Zastosowanie

Gniazdo wtykowe LZS:PT78742 znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagana jest elastyczność i niezawodność połączeń. Sprawdza się w rozdzielnicach, szafach sterowniczych oraz na tablicach sygnalizacyjnych.

• Sterowania odbiornikami (np. silniki, zawory, grzałki) za pomocą przekaźników PT SIRIUS.
• Impulsowego sterowania stycznikami, przekaźnikami pośrednimi oraz wejściami PLC.
• Sygnalizacji stanów (LED, brzęczyki) z wykorzystaniem styków przełącznych.
• Budowy układów automatyki budynkowej (sterowanie oświetleniem, klimatyzacją, roletami).

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przewody należy podłączyć do zacisków śrubowych, stosując moment dokręcania określony w karcie katalogowej. Przekrój przewodów dobrać do przewidywanego prądu obciążenia oraz wymagań norm.

FAQ

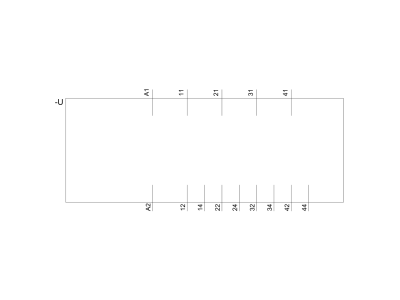

• Ile styków przełącznych ma gniazdo LZS:PT78742? Gniazdo wyposażone jest w 4 zestawy styków przełącznych (4P), co oznacza cztery niezależne obwody przełączne – każdy z jednym stykiem wspólnym (COM), normalnie otwartym (NO) i normalnie zamkniętym (NC).
• Jaki typ zacisku zastosowano? Produkt posiada zaciski śrubowe umożliwiające pewne połączenie przewodów. Nie wymaga specjalistycznych narzędzi – wystarczy standardowy wkrętak.
• Czy gniazdo jest kompatybilne z przekaźnikami innych producentów? Zostało zaprojektowane przede wszystkim dla przekaźników PT serii SIRIUS. Stosowanie z innymi przekaźnikami może wymagać weryfikacji wymiarów i rozkładu pinów – zalecamy sprawdzenie w dokumentacji technicznej.
