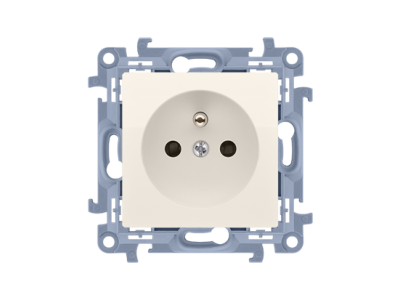

Gniazdo wtyczkowe z/u pojedyncze z przesł torów prądow (moduł) 16A 250V szybkozłącza krem Simon 10 | CGZ1CZ.01/41 Kontakt Simon

Alternatywny kod produktu: WC-GZ1CZxxx-01-41x

Opis i Kluczowe Cechy

Gniazdo wtyczkowe z uziemieniem, w kolorze kremowym (Simon 10), to modułowe rozwiązanie przeznaczone do instalacji w rozdzielnicach, szafach sterowniczych i puszkach instalacyjnych. Przeznaczone do obciążeń do 16A przy napięciu 250V, wyposażone w przesłony torów prądowych zapewniające ochronę przed dotykiem bezpośrednim. Szybkozłącza ułatwiają montaż i skracają czas instalacji.

• Prąd znamionowy 16A, napięcie 250V: Przeznaczone do zasilania standardowych odbiorników jednofazowych o średnim poborze mocy.
• Przesłony torów prądowych: Zabezpieczają przed dotykiem palców lub narzędzi w trakcie prac instalacyjnych i eksploatacji.
• Szybkozłącza: Umożliwiają szybki i pewny montaż bez konieczności lutowania lub stosowania dodatkowych narzędzi.
• Kolor kremowy (Simon 10): Estetyczne i uniwersalne wykończenie, pasujące do większości instalacji elektrycznych.
• Konstrukcja modułowa: Łatwa integracja z innymi elementami systemu Simon 10 w rozdzielnicy.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE oraz jest zgodne z normami dotyczącymi ochrony przed dotykiem bezpośrednim. Zapewnia bezpieczne użytkowanie w instalacjach zgodnych z PN-HD 60364.

Zastosowanie

Gniazdo wtyczkowe z uziemieniem znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających bezpiecznego i trwałego punktu zasilania.

• Montaż w rozdzielnicach budynków mieszkalnych i komercyjnych – jako punkt zasilania dla odbiorników stałych.
• Instalacje w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Puszki instalacyjne w ścianach – do zasilania urządzeń gospodarstwa domowego lub biurowego.
• Systemy modułowe Simon 10 – integracja z innymi elementami systemu w instalacjach wnętrzowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Gniazdo montować w odpowiednio przygotowanym otworze, zgodnie z zaleceniami producenta systemu Simon 10. Przewody podłączyć do szybkozłączy zgodnie z oznaczeniami L (faza), N (neutralny) i PE (uziemienie). Zapewnić odpowiednią przestrzeń montażową i zachować odstępy między sąsiednimi modułami. Po zakończeniu montażu przeprowadzić pomiary ciągłości obwodu i rezystancji izolacji.

FAQ

• Czy gniazdo posiada certyfikat bezpieczeństwa? Tak, gniazdo posiada oznaczenie CE oraz spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza zaprojektowane są do podłączania przewodów o przekroju do 2,5 mm² (dla miedzianych przewodów jednożyłowych).
• Czy gniazdo można stosować w instalacjach zewnętrznych? Gniazdo nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie wyłącznie w suchych pomieszczeniach wewnętrznych.
