Gniazdo wtyczkowe z/u podwójne z funkcją niezmienności faz z przesł 16A 250V z. śrub. biały Simon 10 | CGZ2TZ/11 Kontakt Simon

Alternatywny kod produktu: WC-GZ2YZxxxxx-11xx

Opis i Kluczowe Cechy

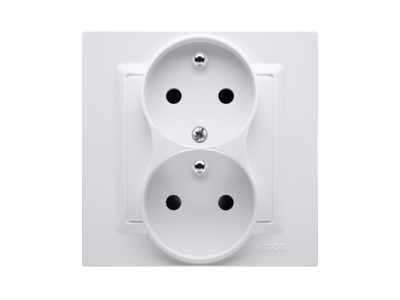

Gniazdo wtyczkowe podwójne Simon 10 (symbol CGZ2TZ/11) to kompletny moduł montowany bez ramki, zaprojektowany do bezpiecznego zasilania odbiorników w instalacjach wymagających zachowania stałej polaryzacji fazy. Parametry znamionowe 16 A / 250 V AC pozwalają obsłużyć obciążenia do 3680 W bez ryzyka przegrzania styków, a funkcja niezmienności faz gwarantuje powtarzalne podłączenie przewodu fazowego. Biały kolor ułatwia dopasowanie do standardowych aranżacji wnętrz.

• Prąd znamionowy 16 A: Możliwość bezpiecznego zasilania urządzeń o łącznej mocy do 3680 W – odpowiednie dla typowych odbiorników AGD i RTV w gospodarstwach domowych i biurach.
• Napięcie znamionowe 250 V AC: Zgodność z siecią 230 V z zapasem bezpieczeństwa, zapewniająca niezawodną pracę w standardowych instalacjach jednofazowych.
• Funkcja niezmienności faz: Gwarantuje, że styk fazowy (L) znajduje się zawsze po tej samej stronie – eliminuje ryzyko przypadkowej zmiany fazy podczas wkładania wtyczki, co zwiększa bezpieczeństwo eksploatacji.
• Przesłona ochronna: Mechaniczna blokada styków uniemożliwia przypadkowe dotknięcie elementów pod napięciem, szczególnie istotna w instalacjach dostępnych dla dzieci (ochrona przed włożeniem przedmiotów).
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów o przekroju do 2,5 mm² – prosty montaż bez narzędzi specjalnych, z zachowaniem zalecanego momentu dokręcania.

Zgodność z Normami

Gniazdo CGZ2TZ/11 jest zaprojektowane zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczone do użytku w instalacjach niskiego napięcia zgodnych z wymogami dyrektywy niskonapięciowej (LVD). Producent deklaruje pełną zgodność z serią norm PN-EN 60669 (łączniki) oraz PN-EN 60884 (gniazda wtyczkowe).

Zastosowanie

Gniazdo podwójne Simon 10 z przesłoną i funkcją niezmienności faz sprawdza się w miejscach, gdzie wymagane jest stałe zachowanie polaryzacji fazy oraz ochrona przed przypadkowym kontaktem. Idealne zarówno do nowych instalacji, jak i modernizacji.

• Zasilanie odbiorników AGD (lodówki, pralki, zmywarki) w kuchniach i pomieszczeniach gospodarczych – wymagających trwałej fazy po stronie odbiornika.
• Instalacje biurowe i mieszkaniowe, w których gniazda są często użytkowane – przesłona zapobiega przedostawaniu się kurzu i ciał obcych.
• Punkty dostępowe do zasilania urządzeń elektronicznych (komputery, monitory), gdzie niezmienność fazy eliminuje ryzyko pomyłki przy podłączaniu urządzeń wrażliwych.
• Pomieszczenia użytkowane przez dzieci (pokoje dziecięce, sale lekcyjne, żłobki) – mechaniczna przesłona spełnia funkcję dodatkowej blokady przed dostępem do styków pod napięciem.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (minimum grupa I E/EP) przy bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się w puszce instalacyjnej o głębokości min. 60 mm (standardowa puszka Ø60). Do podłączenia przewodów należy użyć przekroju odpowiedniego do mocy obciążenia (max 2,5 mm² dla Cu). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (zazwyczaj 0,8 Nm). Po zamontowaniu sprawdzić poprawność połączeń i działanie przesłony.

FAQ

• Czy gniazdo wymaga ramki montażowej? Nie – gniazdo CGZ2TZ/11 jest kompletne i montowane bezpośrednio w puszce, bez konieczności stosowania ramki. Seria Simon 10 oferuje warianty z ramką i bez.
• Jak działa funkcja niezmienności faz? Mechanizm wewnętrzny zapewnia, że niezależnie od orientacji wtyczki styk fazowy (L) znajduje się zawsze po tej samej stronie. Jest to realizowane poprzez odpowiednie ukształtowanie gniazda i bolca uziemiającego.
• Jaki stopień ochrony ma to gniazdo? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo gniazda montowane wewnątrz budynków spełniają wymogi ochrony przed dotykiem (IP2X). Przesłona zapewnia dodatkową ochronę mechaniczną przed przypadkowym włożeniem przedmiotów.
