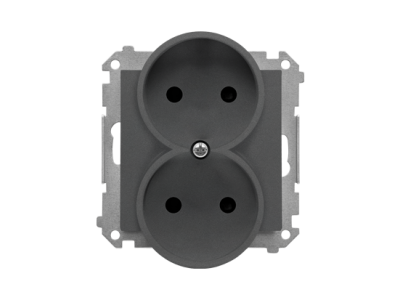

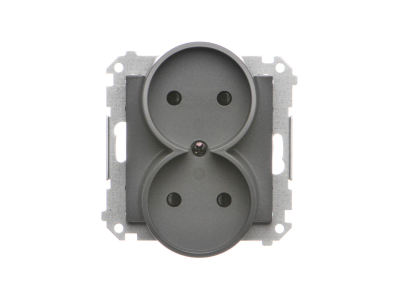

Gniazdo wtyczkowe podwójne b/u z przesłonami (moduł) 16A 250V, szybkozłącza, Grafitowy mat Simon 55 | TG2MCZ.01/116 Kontakt Simon

Alternatywny kod produktu: WMDW-00200N-116

Opis i Kluczowe Cechy

Gniazdo wtyczkowe podwójne modułowe z przesłonami to standardowe rozwiązanie do montażu w rozdzielnicach, szafach sterowniczych oraz puszce instalacyjnej. Przeznaczone do obwodów jednofazowych 250V z prądem znamionowym 16A. Wyposażone w szybkozłącza ułatwiające podłączanie przewodów, co skraca czas montażu i minimalizuje ryzyko błędów. Kolor grafitowy doskonale komponuje się z aparaturą modułową Simon 55.

• Podwójne gniazdo 16A 250V z przesłonami: Zabezpiecza przed przypadkowym dotknięciem biegunów pod napięciem, chroniąc dzieci i nieuprawnione osoby przed porażeniem.

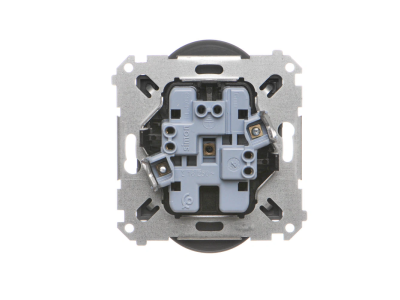

• Szybkozłącza: Umożliwiają szybkie i pewne podłączenie przewodów – wystarczy włożyć żyłę i dokręcić śrubę dociskową, eliminując konieczność lutowania lub skręcania.
• Kolor grafitowy (Simon 55): Estetyczne i jednolite wykończenie, idealne do nowoczesnych instalacji elektrycznych.
• Modułowa budowa: Pasuje do standardowych rozdzielnic i szaf sterowniczych, pozwala na elastyczne komponowanie układów zasilania.
• Bezpieczeństwo przeciwporażeniowe: Przesłony uniemożliwiają dostęp do styków pod napięciem przy wyjętej wtyczce, zgodnie z normami bezpieczeństwa.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących bezpieczeństwa przeciwporażeniowego i jakości połączeń elektrycznych. Zgodne z dyrektywami Unii Europejskiej, posiada oznaczenie CE i jest kompatybilne z aparaturą modułową Simon 55.

Zastosowanie

Gniazdo wtyczkowe podwójne z przesłonami znajduje zastosowanie w instalacjach elektrycznych jako punkt zasilania dla urządzeń jednofazowych o prądzie do 16A.

• Montaż w rozdzielnicach budynkowych i przemysłowych – jako punkt zasilania dla odbiorników stałych.
• Puszki instalacyjne podtynkowe i natynkowe – do zasilania sprzętu AGD, biurowego lub narzędzi.
• Szafy sterownicze i pulpity operatorskie – organizacja punktów zasilania dla maszyn i urządzeń.
• Instalacje w pomieszczeniach mieszkalnych i biurowych – bezpieczne i estetyczne rozwiązanie.

Wskazówki Montażowe

Montaż gniazda powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu w obwodzie. Gniazdo należy zamontować w puszce instalacyjnej lub rozdzielnicy, stosując odpowiednie mocowania. Przewody podłączyć do szybkozłączy: żyłę fazową (L) do lewego styku, neutralną (N) do prawego, a ochronną (PE) do styku uziemiającego. Dokręcić śruby momentem zgodnym z dokumentacją techniczną. Po zakończeniu montażu sprawdzić poprawność połączeń i brak napięcia na stykach.

FAQ

• Czy gniazdo jest kompatybilne z innymi systemami modułowymi? Tak – gniazdo w standardzie Simon 55 zasilane jest do aparatury modułowej o szerokości 1 modułu (18 mm), co zapewnia pełną kompatybilność z innymi elementami systemu.
• Jakie przewody można podłączać za pomocą szybkozłączy? Szybkozłącza akceptują przewody miedziane o przekroju od 1,5 mm² do 2,5 mm², co odpowiada typowym przewodom stosowanym w instalacjach domowych.
• Czy gniazdo posiada zabezpieczenie przeciwprzepięciowe? Nie – gniazdo zapewnia jedynie ochronę przeciwporażeniową poprzez przesłony. Do ochrony przed przepięciami należy zastosować dodatkowe ochronniki przeciwprzepięciowe w rozdzielnicy.
