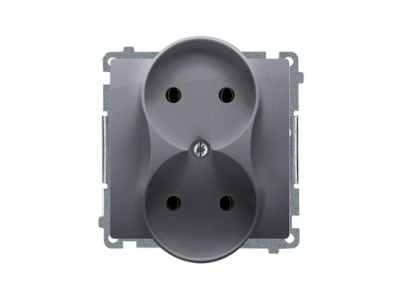

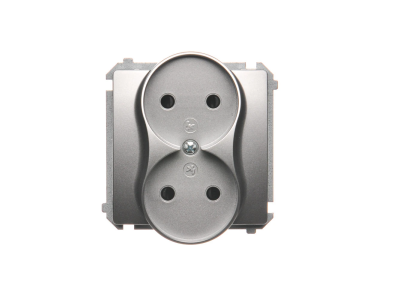

Gniazdo wtyczkowe podwójne b/u (moduł) z przesłonami, 16A, 250V, zaciski śrubowe, srebrny mat | BMG2MZ.01/43 Kontakt Simon

Alternatywny kod produktu: WMUW-00201M-4011

Opis i Kluczowe Cechy

Gniazdo wtyczkowe podwójne bez uziemienia (b/u) w obudowie modułowej z przesłonami, przeznaczone do montażu w rozdzielnicach na szynie DIN. Gniazdo oferuje dwa tory prądowe o prądzie znamionowym 16 A i napięciu 250 V, co umożliwia bezpieczne zasilanie odbiorników w obwodach bez ochrony uziemieniowej (klasa II). Wyposażone w zaciski śrubowe zapewniające pewne i trwałe połączenie przewodów. Obudowa w kolorze srebrnym matowym nadaje estetyczny wygląd nowoczesnym instalacjom elektrycznym.

• Gniazdo podwójne (2x 16 A): dwa osobne obwody w jednym module – oszczędność miejsca w rozdzielnicy i możliwość jednoczesnego podłączenia dwóch odbiorników.
• Przesłony zabezpieczające: uniemożliwiają przypadkowe dotknięcie części pod napięciem, zwiększając bezpieczeństwo użytkowania.
• Zaciski śrubowe: łatwy i pewny montaż przewodów – wymagany tylko śrubokręt; połączenie odporne na wibracje i zmienne obciążenia.
• Prąd znamionowy 16 A / napięcie 250 V: gwarantuje bezpieczną pracę w standardowych obwodach odbiorczych bez ryzyka przeciążenia.
• Kolor srebrny mat: estetyczne wykończenie pasujące do nowoczesnych rozdzielnic i paneli elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich obowiązujących dla gniazd wtyczkowych modułowych oraz posiada oznaczenie CE. Montaż i użytkowanie zgodnie z dokumentacją producenta oraz przepisami prawa budowlanego.

Zastosowanie

Gniazdo wtyczkowe podwójne b/u jest przeznaczone do montażu w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach natynkowych/podtynkowych (po dospawaniu odpowiedniej ramki). Doskonale sprawdza się w instalacjach, gdzie wymagane jest podwójne gniazdo bez uziemienia.

• Zasilanie odbiorników domowych i biurowych w obwodach bez przewodu ochronnego (urządzenia klasy II, np. ładowarki, lampy LED z izolacją podwójną).
• Dystrybucja napięcia 230 V AC w rozdzielnicach mieszkaniowych i przemysłowych przy ograniczonej przestrzeni montażowej.
• Podłączanie tymczasowych odbiorników na stanowiskach warsztatowych lub serwisowych (po uprzednim zabezpieczeniu obwodu odpowiednim wyłącznikiem nadprądowym).
• Budowa układów automatyki budynkowej, gdzie wymagane jest gniazdo serwisowe do podłączenia narzędzi lub mierników.

Wskazówki Montażowe

Montaż gniazda może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Produkt przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać do zacisków śrubowych zgodnie z oznaczeniami (L, N) – dla gniazda b/u nie ma zacisku PE. Moment dokręcania śrub oraz przekrój przewodów dobrać do prądu znamionowego 16 A zgodnie z dokumentacją producenta i obowiązującymi normami (np. dla miedzi minimalny przekrój 1,5 mm²). Po zakończeniu montażu sprawdzić poprawność połączeń oraz założyć osłony przepustów.

FAQ

• Czy gniazdo posiada przesłony zabezpieczające przed przypadkowym kontaktem? Tak, gniazdo wyposażone jest w przesłony (shutters), które automatycznie zamykają otwory po wyjęciu wtyczki, uniemożliwiając dostęp do elementów będących pod napięciem.
• Jaki stopień ochrony ma to gniazdo? Dla aparatury modułowej montowanej w rozdzielnicy standardowy stopień ochrony wynosi IP20 – produkt nie jest przystosowany do warunków wilgotnych ani pylistych bez dodatkowej obudowy.
• Czy gniazdo nadaje się do obwodów z uziemieniem (gniazdo z bolcem)? Nie, to gniazdo bez uziemienia (b/u) – przeznaczone do obwodów bez przewodu ochronnego (klasa II). W instalacjach wymagających uziemienia należy zastosować gniazdo wyposażone w styk ochronny (np. z bolcem).
