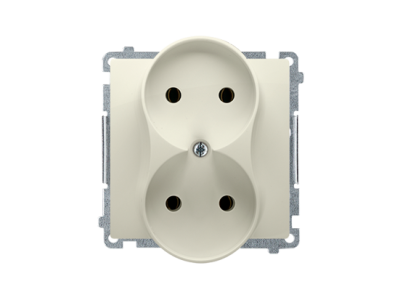

Gniazdo wtyczkowe podwójne b/u (moduł) z przesłonami, 16A, 250V, zaciski śrubowe, beż BMG2MZ.01/12 | BMG2MZ.01/12 Kontakt Simon

Alternatywny kod produktu: WMUW-00201M-9011

Opis i Kluczowe Cechy

Gniazdo wtyczkowe podwójne modułowe BMG2MZ.01/12 w kolorze beżowym przeznaczone do montażu w rozdzielnicach i szafach sterowniczych. Wyposażone w przesłony, zapewnia bezpieczne użytkowanie w standardowych obwodach 230 V AC. Prąd znamionowy 16 A umożliwia podłączenie odbiorników o dużej mocy bez ryzyka przeciążenia styków, a zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów. Kompaktowa budowa modułowa ułatwia integrację z innymi elementami aparatury.

• Prąd znamionowy 16 A: Umożliwia bezpieczne zasilanie odbiorników o łącznej mocy do 3680 W przy napięciu 230 V AC – idealne do obwodów gniazd w instalacjach przemysłowych i domowych.
• Podwójne gniazdo z przesłonami: Dwa niezależne gniazda w jednym module, a mechaniczna przesłona chroni przed przypadkowym włożeniem pojedynczego bolca, zwiększając bezpieczeństwo użytkowania.

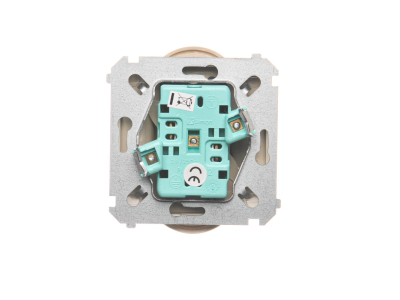

• Zaciski śrubowe: Pewne i powtarzalne połączenie przewodów miedzianych o odpowiednim przekroju – stabilność elektryczna i łatwy montaż w rozdzielnicy.
• Napięcie znamionowe 250 V AC: Gwarantuje kompatybilność z sieciami 1-fazowymi 230 V, a także margines bezpieczeństwa przy wyższych napięciach roboczych.
• Kompaktowa konstrukcja modułowa: Pozwala na oszczędność miejsca w rozdzielnicy i szybki montaż na szynie DIN 35 mm.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi wymaganiami bezpieczeństwa i posiada certyfikat CE. Spełnia standardy obowiązujące dla gniazd wtyczkowych instalowanych w rozdzielnicach, co gwarantuje niezawodność w codziennej eksploatacji. Montaż i użytkowanie zgodne z dokumentacją producenta oraz przepisami krajowymi zapewnia pełną zgodność z normami instalacyjnymi.

Zastosowanie

Gniazdo wtyczkowe podwójne BMG2MZ.01/12 sprawdza się wszędzie tam, gdzie potrzebne jest elastyczne źródło zasilania w obrębie szaf sterowniczych, rozdzielnic głównych czy podrozdzielni. Umożliwia podłączenie narzędzi, sprzętu pomiarowego lub oświetlenia serwisowego bez konieczności prowadzenia dodatkowych obwodów.

• Zasilanie urządzeń pomocniczych wewnątrz szaf sterowniczych i rozdzielnic przemysłowych.
• Podłączenie przenośnego osprzętu podczas prac instalacyjnych i konserwacyjnych.
• Źródło napięcia dla urządzeń biurowych i domowych w rozdzielnicach mieszkaniowych.
• Stały punkt dostępowy energii w automatyce budynkowej, np. do zasilania sterowników lub czujników.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN 35 mm) w rozdzielnicach o stopniu ochrony co najmniej IP2X. Zaciski śrubowe dokręcać momentem zgodnym z zaleceniami producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na jakość połączenia. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz warunków środowiskowych (przewody miedziane 1,5–2,5 mm²). Po montażu sprawdzić poprawność działania przesłon i ciągłość obwodu.

FAQ

• Czy gniazdo ma wbudowane przesłony i jak działają? Tak, konstrukcja obejmuje przesłony mechaniczne w stykach – zapobiegają one włożeniu pojedynczego przewodu lub innego przedmiotu do gniazda, co spełnia wymogi bezpieczeństwa dla gniazd w rozdzielnicach (zgodnie z normą PN-EN 60669-1). Przesłony otwierają się dopiero po równoczesnym włożeniu obu bolek wtyczki.
• Jaki stopień ochrony IP ma to gniazdo? W danych katalogowych nie podano konkretnej wartości IP. Standardowa aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się ochroną przed dotykiem przypadkowym (IP2X lub wyższym zapewnianym przez rozdzielnicę). Aby uzyskać dokładne dane, należy odnieść się do dokumentacji producenta lub oznaczeń na obudowie.
• Czy gniazdo jest z uziemieniem (styk ochronny PE)? Oznaczenie „b/u” w nazwie produktu wskazuje, że jest to gniazdo bez styku ochronnego (2-biegunowe, faza + neutral). Stosuje się je w obwodach, gdzie urządzenia odbiorcze mają własną izolację ochronną lub są zasilane z transformatora separacyjnego. Nie wolno używać go do podłączenia urządzeń wymagających uziemienia (klasa I).
