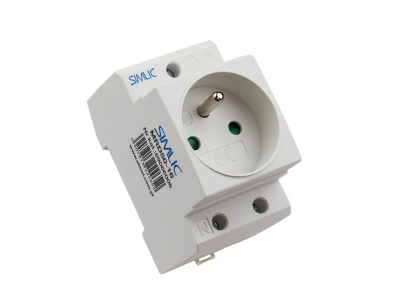

Gniazdo wtyczkowe modułowe 2P+Z 250VAC 16A, TS35, IP20, SIMLIC MRD50-16 (AUS16B) | 89066006 Simet

Opis i Kluczowe Cechy

Gniazdo wtyczkowe modułowe SIMLIC MRD50-16 (AUS16B) to profesjonalny komponent elektroinstalacyjny zaprojektowany do montażu w nowoczesnych rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się konfiguracją styków 2P+Z, co zapewnia pełne bezpieczeństwo użytkowania poprzez obecność styku ochronnego. Przystosowane do pracy pod napięciem znamionowym 250V AC oraz prądem obciążenia do 16A, stanowi niezawodne źródło zasilania dla narzędzi serwisowych, aparatury pomiarowej czy oświetlenia tymczasowego wewnątrz szaf sterowniczych.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości tworzywa odpornego na uszkodzenia mechaniczne.
• Zaciski śrubowe: Wyposażone w czytelnie oznaczone zaciski L, N oraz PE, które gwarantują trwałe połączenie elektryczne.
• Szeroki zakres przyłączy: Przekrój znamionowy przewodów wynoszący od 1,5 mm² do 4 mm² pozwala na elastyczne dopasowanie okablowania w zależności od potrzeb instalacji.
• Kompaktowa budowa: Modułowa szerokość pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 definiuje odporność urządzenia na dostęp do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm, co jest standardem dla aparatury modułowej montowanej wewnątrz obudów i rozdzielnic. Zastosowane materiały izolacyjne spełniają wymagania dotyczące odporności na wysoką temperaturę i prądy pełzające.

Zastosowanie

Gniazdo MRD50-16 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest nieodzownym elementem wyposażenia szaf automatyki, rozdzielnic głównych oraz podrozdzielnic piętrowych. Dzięki niemu elektryk lub konserwator ma możliwość bezpiecznego podłączenia laptopa diagnostycznego, elektronarzędzi lub innych urządzeń odbiorczych bezpośrednio w miejscu pracy układów sterowania, bez konieczności prowadzenia długich przedłużaczy.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej DIN TS35 (TH35), co zapewnia pełną kompatybilność z większością systemów rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe odizolowanie przewodów: Należy zdjąć izolację z końcówek przewodów na długość zalecaną przez producenta, aby zapewnić pełny styk wewnątrz zacisku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków przy pełnym obciążeniu 16A.
• Prowadzenie przewodów: Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka o przekroju od 1,5 mm² do 4 mm².
• Weryfikacja połączeń: Po zakończeniu montażu należy sprawdzić poprawność podłączenia przewodów fazowego (L), neutralnego (N) oraz ochronnego (PE).

FAQ

• Czy gniazdo posiada przesłony torów prądowych? Produkt został zaprojektowany z myślą o profesjonalnych zastosowaniach w rozdzielnicach, gdzie priorytetem jest pewność styku i łatwość dostępu dla personelu wykwalifikowanego.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski gniazda obsługują przewody o przekroju znamionowym do 4 mm², co pozwala na stosowanie sztywnych drutów oraz linek z tulejkami.
• Czy gniazdo zajmuje więcej niż jeden moduł? Standardowa konstrukcja modułowa SIMLIC jest zoptymalizowana pod kątem oszczędności miejsca na szynie TS35, zachowując przy tym pełną funkcjonalność gniazda 16A.
