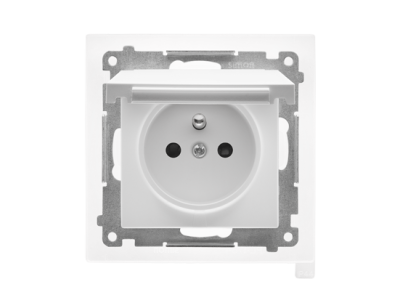

Gniazdo wtyczkowe IP44 z uszczelką (moduł) 16A 250V, szybkozłącza. Jasnoszary mat Simon 55 | TGZ1BCZ.01/114 Kontakt Simon

Alternatywny kod produktu: WMDW-50123x-114

Opis i Kluczowe Cechy

Gniazdo wtyczkowe IP44 z uszczelką o obciążalności 16A i napięciu 250V przeznaczone do montażu w szafach sterowniczych, rozdzielnicach i obudowach modułowych. Wyposażone w szybkozłącza ułatwiające instalację i eliminujące konieczność lutowania. Jasnoszary kolor matowy (Simon 55) zapewnia estetyczny wygląd i dobrą widoczność w instalacjach.

• Stopień ochrony IP44: Odporność na pył i zachlapania – idealne do stosowania w wilgotnych środowiskach, takich jak garaże, warsztaty czy hale produkcyjne.
• Obciążalność 16A / 250V: Zapewnia pewne zasilanie urządzeń o mocy do 3680W, zgodnie z europejskim standardem napięciowym.

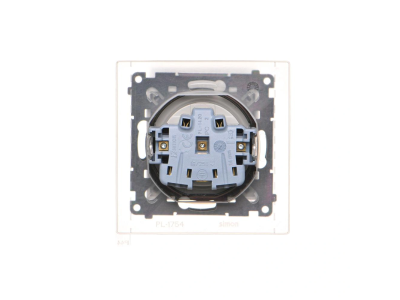

• Szybkozłącza: Umożliwiają szybki i bezbłędny montaż bez użycia narzędzi dodatkowych, skracając czas instalacji.
• Kolor jasnoszary mat Simon 55: Neutralna kolorystyka ułatwiająca integrację z aparaturą modułową i zachowująca spójność wizualną instalacji.
• Montaż modułowy: Kompatybilne z systemami szyn DIN i standardowymi ramkami montażowymi, co pozwala na elastyczne konfiguracje.

Zgodność z Normami

Gniazdo spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i stopnia ochrony. Posiada oznaczenie CE i jest zgodne z dyrektywami niskonapięciowymi Unii Europejskiej, a także standardami jakościowymi serii Simon 55.

Zastosowanie

Gniazdo wtyczkowe IP44 z uszczelką znajduje zastosowanie w miejscach wymagających stałej ochrony przed czynnikami zewnętrznymi, przy jednoczesnym zachowaniu funkcjonalności.

• Instalacje w garażach, warsztatach i magazynach przemysłowych – gdzie występuje ryzyko zachlapania lub zapylenia.
• Szafy sterownicze i rozdzielnice – do zasilania modułów sterujących, czujników i innych urządzeń.
• Obudowy maszyn i urządzeń przemysłowych – zapewniające bezpieczne połączenia w trudnych warunkach środowiskowych.
• Placówki handlowe i gastronomiczne – do zasilania urządzeń pomocniczych w suchych i wilgotnych pomieszczeniach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Gniazdo należy umieścić w odpowiedniej ramce modułowej lub na szynie DIN, stosując standardowe systemy montażowe. Szybkozłącza należy podłączyć zgodnie z oznaczeniami L (faza), N (neutralny) i PE (ochronny), upewniając się o prawidłowym dokręceniu przewodów. Użytkownik powinien zachować minimalne odstępy montażowe między modułami, zgodnie z zaleceniami producenta systemu.

FAQ

• Czy gniazdo wymaga stosowania dodatkowej uszczelki? Tak – gniazdo wyposażone jest we wbudowaną uszczelkę, która zapewnia stopień ochrony IP44. Nie jest wymagany dodatkowy element uszczelniający.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są kompatybilne z przewodami o przekroju do 2,5 mm² (w zależności od klasy prądowej). Dokładne dane znajdują się w dokumentacji technicznej produktów Simon 55.
• Czy gniazdo jest kompatybilne z innymi systemami modułowymi? Tak – gniazdo zaprojektowane jest zgodnie ze standardami szyn DIN i może być montowane w większości systemów modułowych dostępnych na rynku.
