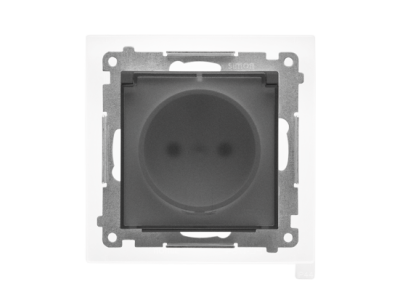

Gniazdo wtyczkowe IP44 z uszczelką (moduł) 16A 250V szybkozł. Klapka transp Grafitowy mat Simon 55 | TGZ1BCZ.01/116A Kontakt Simon

Alternatywny kod produktu: WMDW-50123x-116A

Opis i Kluczowe Cechy

Gniazdo wtyczkowe IP44 z uszczelką w kolorze grafitowym to modułowe rozwiązanie dedykowane do instalacji wymagających podwyższonej ochrony przed wilgocią i pyłem. Wyposażone w klapkę transparentną, szybkozłączne złącza oraz uszczelkę zapewniają bezpieczne i szczelne połączenia w warunkach zewnętrznych, garażach, warsztatach i pomieszczeniach wilgotnych. Napięcie robocze 250V przy prądzie znamionowym 16A gwarantuje stabilną pracę standardowych odbiorników jednofazowych.

• Stopień ochrony IP44: Odporność na wnikanie pyłu i ochrona przed bryzgami wody z dowolnej strony – idealne do instalacji zewnętrznych i wilgotnych pomieszczeń.
• Uszczelka przeciwzwarciowa: Zapewnia dodatkową ochronę przed wilgocią i pyłem, wydłużając żywotność gniazda oraz poprawiając bezpieczeństwo użytkowania.
• Klapa transparentna: Umożliwia wizualną kontrolę poprawności podłączenia wtyczki, jednocześnie zabezpieczając gniazdo przed zanieczyszczeniami i przypadkowym dotknięciem.
• Szybkozłączne złącza: Ułatwiają szybki montaż i demontaż przewodów, skracając czas instalacji i zmniejszając ryzyko błędnego podłączenia.
• Kolor grafitowy: Neutralny design, który doskonale komponuje się z nowoczesnymi instalacjami elektrycznymi i osprzętem modułowym.

Zgodność z Normami

Gniazdo spełnia wymagania dyrektyw unijnych oraz norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE i jest zgodne z normami PN-HD 60364 dla instalacji niskiego napięcia. Przeznaczone do montażu w modułowych rozdzielnicach i szafach sterowniczych.

Zastosowanie

Gniazdo wtyczkowe IP44 z uszczelką znajduje szerokie zastosowanie w instalacjach wymagających wysokiej ochrony przeciwpyłowej i przeciwwodnej.

• Instalacje zewnętrzne: ogrody, tarasy, wejścia do budynków, garaże.
• Pomieszczenia wilgotne: piwnice, pralnie, warsztaty, magazyny.
• Obiekty przemysłowe i produkcyjne: hale produkcyjne, parkingi, stacje ładowania pojazdów elektrycznych.
• Mobilne stanowiska pracy: przyczepy kempingowe, pojazdy użytkowe, kontenery robocze.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Gniazdo montować w modułowej rozdzielnicy lub szafie sterowniczej z zachowaniem odpowiedniego odstępu od innych modułów. Przewody podłączyć do szybkozłącznych zacisków zgodnie z oznaczeniami (L – fazowy, N – neutralny, PE – ochronny). Po zamontowaniu sprawdzić szczelność uszczelki i prawidłowe działanie klapki. W przypadku instalacji zewnętrznych zaleca się stosowanie dodatkowej osłony przeciwdeszczowej.

FAQ

• Czy gniazdo wymaga dodatkowej osłony przeciwdeszczowej? Stopień ochrony IP44 zapewnia odporność na bryzgi wody, jednak w przypadku długotrwałej ekspozycji na silny deszcz lub wodę pod ciśnieniem zaleca się stosowanie dodatkowej osłony lub montaż pod zadaszeniem.
• Jakie przewody można podłączyć do szybkozłącznych zacisków? Gniazdo przystosowane jest do przewodów o przekroju od 1 do 2,5 mm². Dokładny zakres średnic należy potwierdzić w dokumentacji technicznej produktu.
• Czy klapa transparentna wpływa na stopień ochrony IP? Tak, klapa transparentna jest integralną częścią uszczelnienia i nie obniża stopnia ochrony IP44 gniazda.
