Gniazdo wtyczkowe Europejsko/Amerykańskie, 15A,125V, śrubowe, 16A, 250V, śrubowe, grafit 27439-38 | 27439-38 Kontakt Simon

Alternatywny kod produktu: W2-7439-38xxx-xxxx

Opis i Kluczowe Cechy

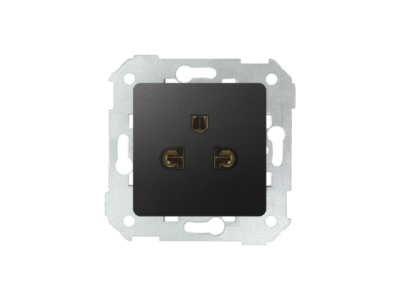

Gniazdo wtyczkowe uniwersalne (europejsko-amerykańskie) z zaciskami śrubowymi, model 27439-38, w kolorze grafit. Przeznaczone do podłączania odbiorników z wtyczkami standardu europejskiego (CEE) i amerykańskiego (NEMA). Dzięki dwóm zakresom napięciowo-prądowym (16 A / 250 V dla sieci 230/240 V oraz 15 A / 125 V dla sieci 115/120 V) zapewnia bezpieczną i niezawodną pracę w różnych systemach zasilania. Zaciski śrubowe ułatwiają solidne połączenie przewodów o odpowiednim przekroju.

• Uniwersalna obsługa wtyczek: akceptuje wtyczki europejskie (typ C) oraz amerykańskie (typ A), co umożliwia zasilanie urządzeń z różnych regionów bez konieczności stosowania przejściówek.
• Zaciski śrubowe: trwałe i pewne połączenie przewodów, łatwość montażu i możliwość wielokrotnego podłączania bez utraty jakości styku.
• Prąd znamionowy 16 A (250 V) / 15 A (125 V): bezpieczna praca w obwodach o znacznym obciążeniu – do 3680 W przy 230 V lub 1875 W przy 125 V, bez ryzyka przegrzania styków.
• Kolor grafit: neutralny, nowoczesny design pasujący do większości wnętrz i szaf sterowniczych, odporny na zabrudzenia.
• Kompaktowa konstrukcja: gniazdo o standardowych wymiarach do montażu w puszkach instalacyjnych i panelach (szerokość modułu nie określona przez producenta).

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa i posiada certyfikat CE. Zgodny z ogólnymi normami dotyczącymi gniazd wtyczkowych i aparatury łączeniowej (Brak szczegółowych numerów norm w danych producenta).

Zastosowanie

Gniazdo uniwersalne sprawdza się wszędzie tam, gdzie konieczna jest obsługa sprzętu z wtyczkami europejskimi i amerykańskimi. Ułatwia organizację instalacji w środowiskach wielonarodowych.

• Zasilanie urządzeń elektronicznych i AGD w domach, biurach, hotelach i hostelach obsługujących gości z różnych krajów.
• Wyposażenie warsztatów, laboratoriów i stanowisk pracy, gdzie używany jest sprzęt importowany z USA lub Azji.
• Montaż w rozdzielnicach i szafach sterowniczych automatyki budynkowej (przy odpowiednim dostosowaniu do panelu).
• Zastosowanie w instalacjach tymczasowych na targach, konferencjach i eventach wymagających uniwersalnych gniazd zasilających.

Wskazówki Montażowe

Montaż i podłączenie gniazda wtyczkowego może być wykonywane wyłącznie przez osoby posiadające ważne uprawnienia SEP (do 1 kV) i po bezwzględnym odłączeniu napięcia. Instalację prowadzić zgodnie z obowiązującymi przepisami. Zaciski śrubowe dokręcić z momentem zgodnym z dokumentacją techniczną (zalecany 0,5–1,0 Nm dla przewodów 1,5–2,5 mm²). Przekrój przewodów dobrać do obciążenia – dla prądów do 16 A (EU) zaleca się 1,5–2,5 mm²; dla 15 A (US) minimum 1,5 mm². Po montażu sprawdzić polaryzację i ciągłość połączeń ochronnych (PE).

FAQ

• Czy gniazdo obsługuje wtyczki z uziemieniem? Gniazdo przyjmuje wtyczki europejskie (CEE 7/16 i CEE 7/17) – te z uziemieniem bocznym (kontakt PE) – oraz amerykańskie typu A (dwa bolce, brak uziemienia). Aby zapewnić uziemienie, przewód ochronny (PE) należy podłączyć do dedykowanego zacisku śrubowego w gnieździe (oznaczonego symbolem uziemienia).
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje stopnia ochrony dla tego modelu. Standardowo gniazda instalacyjne przeznaczone do montażu wewnątrz pomieszczeń charakteryzują się stopniem ochrony IP20. W przypadku montażu w wilgotnych lub zapylonych środowiskach należy zastosować dodatkowe osłony lub wybrać wariant z wyższym IP.
• Czy można podłączyć przewody o przekroju 2,5 mm²? Tak, zaciski śrubowe typowo akceptują przewody o przekroju 1,5–2,5 mm². Dla obciążenia prądem 16 A (EU) przekrój 2,5 mm² jest zalecany dla większej rezerwy obciążalności. Dla obwodu 15 A (US) wystarczy 1,5 mm². Zawsze należy przestrzegać maksymalnego przekroju podanego przez producenta – w tym przypadku nie określono górnej granicy, więc stosujmy standardy instalacyjne.
