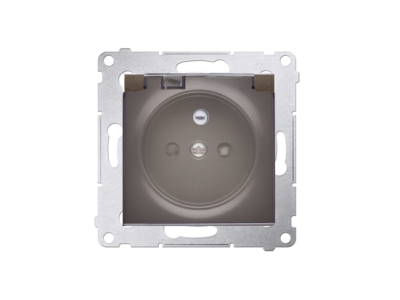

Gniazdo wtyczkowe do wersji IP44 bez uszczelki (moduł) 16A, 250V, zaciski śrubowe, brąz mat | DGZ1BUZ.01/46A Kontakt Simon

Alternatywny kod produktu: WMDW-53121x-046

Opis i Kluczowe Cechy

Gniazdo wtyczkowe modułowe DGZ1BUZ.01/46A w kolorze brąz mat przeznaczone jest do montażu w rozdzielnicach i puszkach instalacyjnych. Zaprojektowane na prąd 16 A i napięcie 250 V, wyposażone w zaciski śrubowe zapewniające pewne i trwałe połączenie przewodów. Produkt stanowi element systemu aparatury modułowej do tworzenia gniazd w obudowach o stopniu ochrony IP44 (wymagana uszczelka ramki – nie wchodzi w skład zestawu).

• Prąd znamionowy 16 A / napięcie 250 V: umożliwia bezpieczne podłączenie odbiorników o znacznym poborze mocy w standardowych obwodach jednofazowych.
• Zaciski śrubowe: gwarantują prosty i pewny montaż przewodów o odpowiednim przekroju, bez ryzyka poluzowania podczas eksploatacji.
• Kolor brąz mat: estetyczne wykończenie dopasowane do wielu standardowych ramek i osprzętu instalacyjnego.
• Konstrukcja modułowa: umożliwia montaż na szynie TH35 (lub w gnieździe modułowym) w rozdzielnicach, co oszczędza miejsce i ułatwia rozbudowę instalacji.
• Przeznaczone do wersji IP44: po zastosowaniu odpowiedniej uszczelki ramki gniazdo może pracować w obudowach o podwyższonej odporności na wnikanie ciał stałych i wilgoci.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa elektrycznego oraz posiada oznaczenie CE. Jako element systemu aparatury modułowej spełnia wymagania standardów DIN dotyczących wymiarów i montażu na szynie TH35. Instalacja zgodna z normami PN-IEC oraz przepisami prawa budowlanego.

Zastosowanie

Gniazdo wtyczkowe DGZ1BUZ.01/46A znajduje zastosowanie w instalacjach budynków mieszkalnych, biurowych i użyteczności publicznej, gdzie wymagane jest zapewnienie punktu podłączenia odbiorników ruchomych w rozdzielnicy lub puszce.

• Tworzenie gniazd w rozdzielnicach głównych i podrozdzielniach do zasilania odbiorników przenośnych (np. narzędzia elektryczne, sprzęt serwisowy).
• Instalacja w szafkach sterowniczych i pulpitach operatorskich w celu zapewnienia łatwego dostępu do zasilania 230 V.
• Wyposażenie instalacji przemysłowych i magazynowych, gdzie gniazdo ma być chronione przed wilgocią i pyłem w obudowie IP44 (z uszczelką ramki).
• Automatyka budynkowa – podłączenie tymczasowych odbiorników podczas prac konserwacyjnych i rozruchowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Gniazdo przeznaczone jest do montażu na szynie TH35 (lub w gnieździe modułowym) w rozdzielnicy. W przypadku montażu w obudowie IP44 należy użyć odpowiedniej uszczelki ramki (nie dołączonej). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta, przekrój przewodów dobrać do prądu znamionowego obwodu. Po zakończeniu prac sprawdzić poprawność połączeń i działanie gniazda.

FAQ

• Czy gniazdo jest wyposażone w podświetlenie LED? Nie, gniazdo DGZ1BUZ.01/46A nie posiada podświetlenia – jest to standardowe gniazdo wtyczkowe modułowe bez elementów sygnalizacyjnych.
• Jaki stopień ochrony IP ma samo gniazdo? Producent nie podaje osobnego stopnia ochrony dla samego modułu. Gniazdo przeznaczone jest do montażu w obudowach IP44 pod warunkiem zastosowania dedykowanej uszczelki ramki. Bez uszczelki stopień ochrony jest niższy.
• Jaka jest szerokość modułu (liczba modułów)? W dostępnych danych nie podano szerokości modułu w jednostkach modułowych. Prosimy o sprawdzenie wymiarów w karcie katalogowej lub u producenta.
